Dentro del laboratorio Sealock: el probador de impacto por oscilación del equipaje (XE-I09BA)

Casi todos los fallos catastróficos de un bolso de los que un comprador ha oído hablar comienzan en el mismo lugar: el punto donde una correa, un asa o un anillo en D se unen al panel de la carrocería. La tela rara vez se rompe por la mitad. Las cremalleras rara vez se separan de la cadena. Lo que falla es el anclaje: los pocos centímetros cuadrados de parche soldado, presilla o bucle de cincha que tiene que transferir todo el peso de una bolsa cargada a una pared flexible, miles de veces, con cargas que nunca son estables ni predecibles. Es por eso que una prueba de tracción estática, por impresionante que sea el número que produzca, es un mal predictor de los rendimientos de campo. Una articulación que sobrevive a un solo tirón de 80 kg aún puede fallar en 400 ciclos de una sacudida dinámica de 8 kg, porque la fatiga y la fuerza máxima son físicas diferentes.

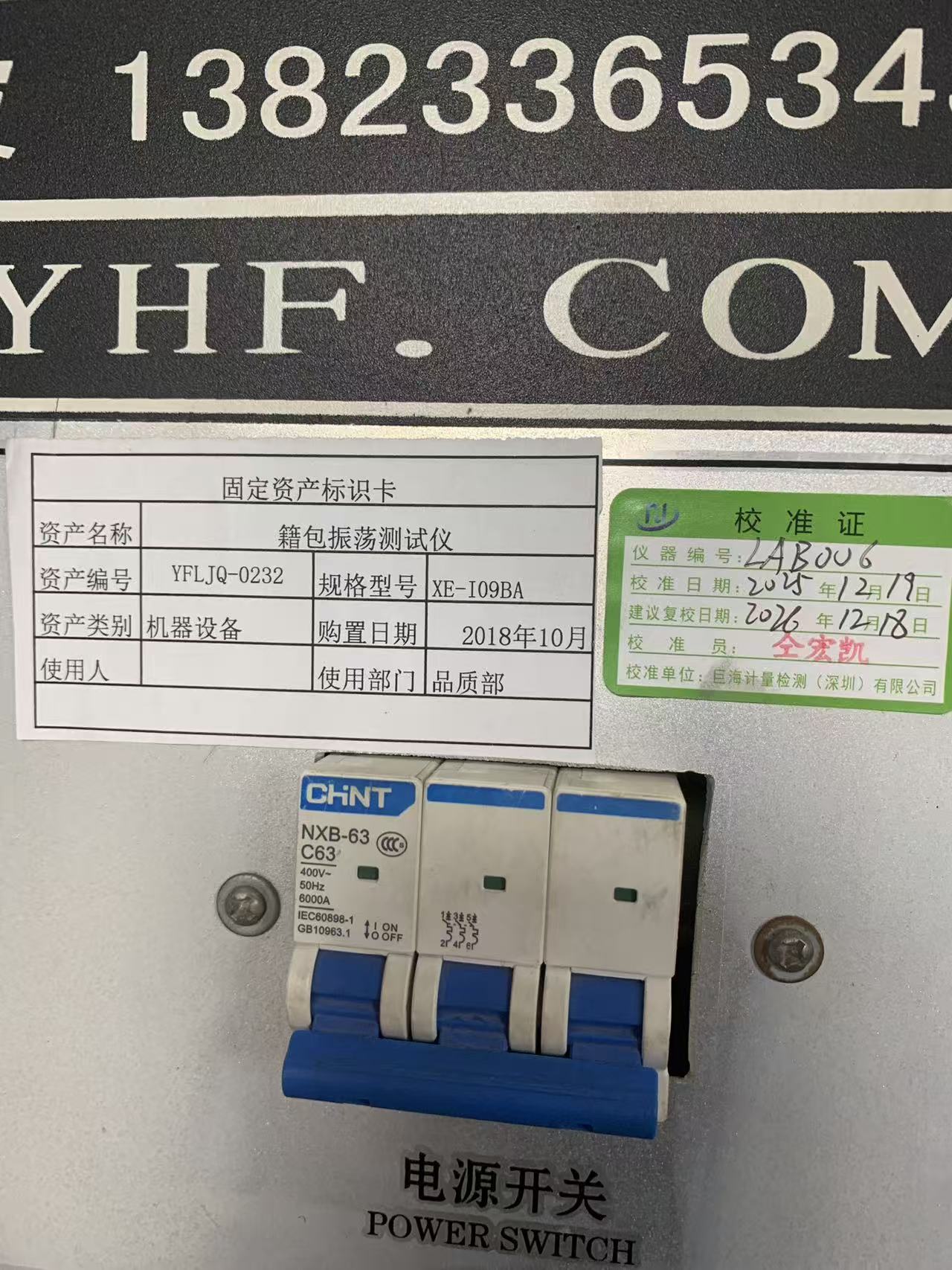

La máquina que separa esos dos mundos en nuestro laboratorio es el probador de impacto de oscilación de equipaje: activo YFLJQ-0232, modelo XE-I09BA, número de instrumento LAB-006, en servicio en nuestro departamento de calidad desde octubre de 2018 y calibrado externamente por última vez el 19 de diciembre de 2025, con recalibración prevista para el 18 de diciembre de 2026. Internamente funciona según el procedimiento operativo estándar. YFL-WI-PZ-03, revisión A/0, de fecha 28 de diciembre de 2023. Este artículo explica lo que realmente hace la máquina, por qué la prueba es más importante para las bolsas impermeables soldadas por alta frecuencia que para el equipaje cosido convencionalmente y qué debe preguntar un gerente de abastecimiento cuando ve "probado por impacto de oscilación" en la hoja de especificaciones de un proveedor.

¿Qué significa realmente el "impacto de oscilación"?

La prueba es engañosamente sencilla de describir y bastante difícil de realizar bien. Se carga una bolsa hasta un peso específico y luego se suspende de la máquina mediante cualquier componente que se esté examinando: un asa superior única, un par de correas para los hombros, un bucle de transporte, un asa del carrito completamente extendida. El cabezal de impacto levanta la bolsa cargada con una carrera definida y luego la suelta. La gravedad hace el resto. La bolsa cae y un conjunto de resorte amortiguado en la parte superior de la cabeza absorbe y luego devuelve la energía de la caída, por lo que la muestra no solo cae una vez sino que es impulsada a una oscilación continua de ascenso y descenso. Cada ciclo envía una onda de choque por la correa hasta el punto de anclaje, luego la descarga por completo. Cargue, choque, descargue, repita.

El estándar chino del método de la industria ligera que lo formaliza, QB/T 2922-2018.Estuche y bolsa: método de prueba para el impacto de sacudidas, describe el principio como cargar la bolsa con un peso específico, levantarla por el asa, la correa para el hombro o el asa del carrito completamente extendida a través de un movimiento establecido, dejarla caer libremente bajo la gravedad y usar un resorte para absorber y liberar la energía del impacto de modo que la bolsa experimente impactos y oscilaciones repetidas, probando así la resistencia al impacto del asa, la correa, el asa del carrito y el cuerpo. El aparato está estrictamente especificado: la masa combinada de la ventosa inferior, el bloque amortiguador superior, la varilla de impacto y el accesorio estándar es de 8,1 ± 0,2 kg, la carrera unidireccional es de 150 ± 5 mm y el conjunto de amortiguación de ruido en la ventosa superior proporciona una fuerza de resorte de 110 ± 10 N cuando se comprime al ras. El sistema de control debe permitir ajustar la tasa de impacto, permitir establecer y registrar el número de ciclos y debe detener la máquina automáticamente si la muestra cae durante la prueba.

Esa última cláusula importa más de lo que parece. La parada automática al dejar caer la muestra no es una característica conveniente: es lo que hace que el recuento cíclico sea un punto de datos válido. Si una correa se rompe en el ciclo 612 y la máquina sigue golpeando un accesorio vacío hasta alcanzar un valor preestablecido de 1.500, el informe no dice nada útil. Debido a que la máquina se detiene en el momento de la separación, la lectura del contadoresla vida de fatiga de esa articulación.

La máquina en nuestro piso

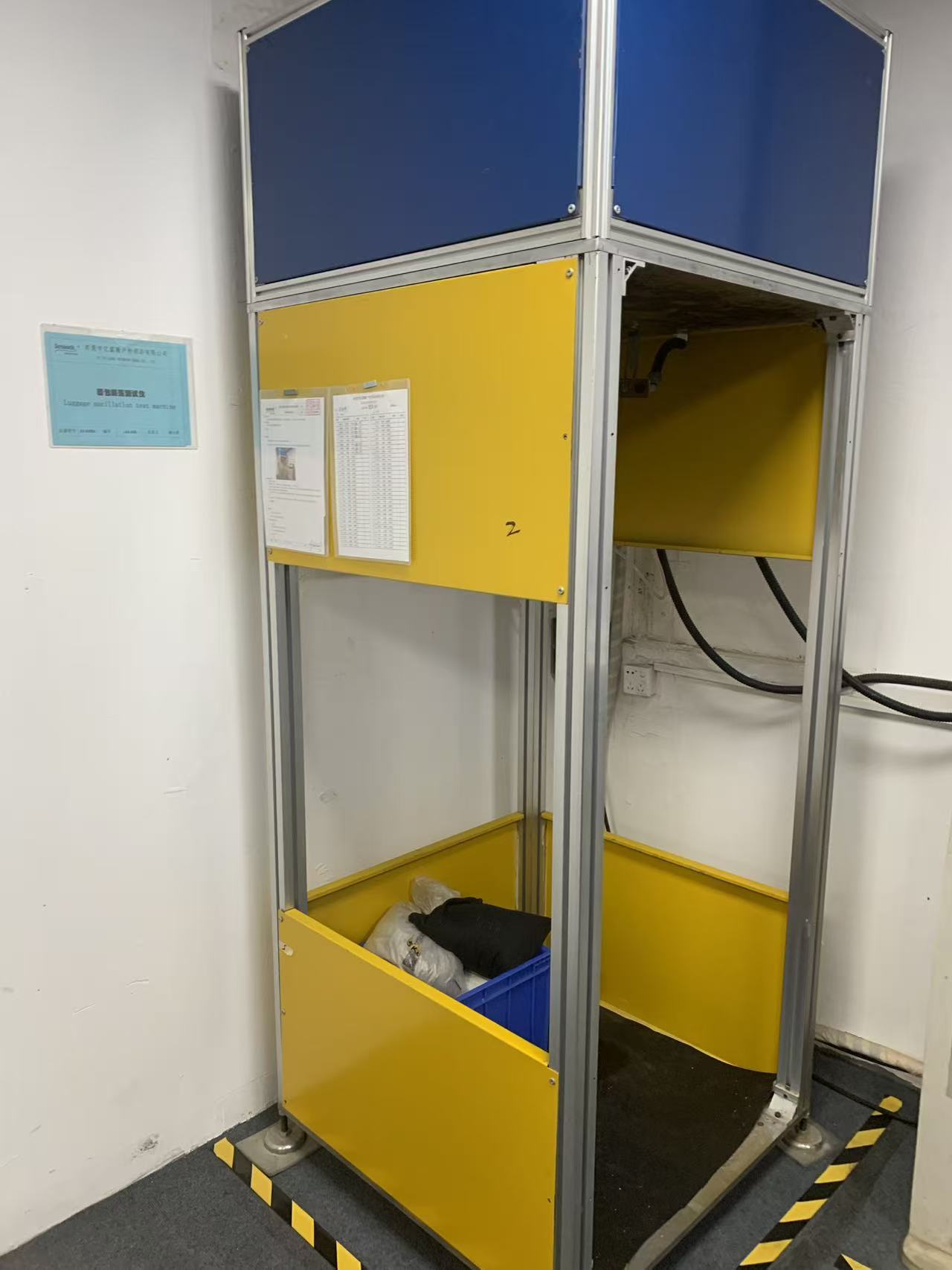

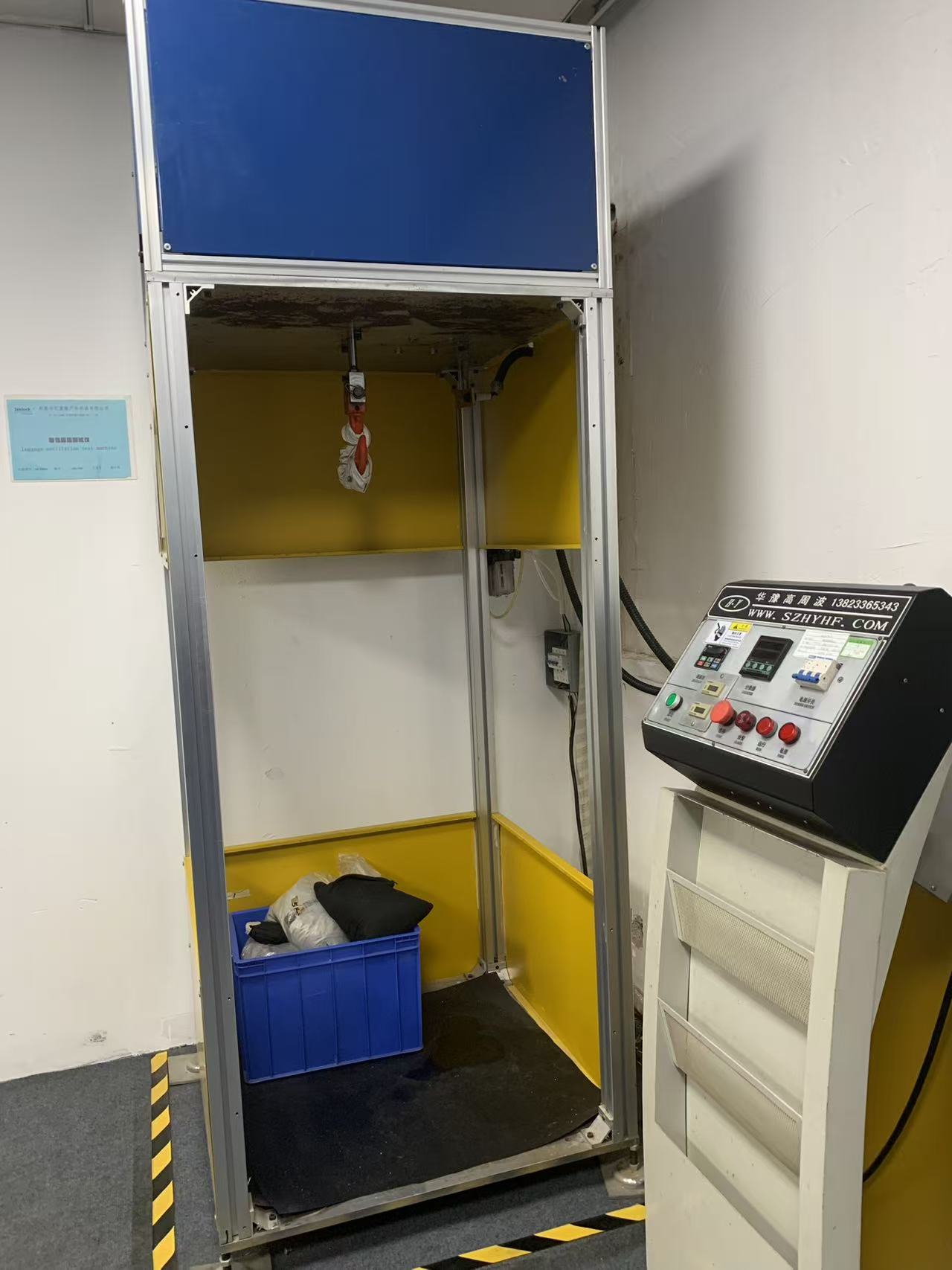

Nuestra unidad fue construida por un fabricante de equipos de alta frecuencia de Shenzhen y es deliberadamente poco glamorosa. La cámara de prueba es un marco de aluminio extruido con paneles de relleno amarillos y azules, abierto en el lado de operación, cubierto con una pesada alfombra de goma para eliminar el rebote. La cabeza de impacto cuelga del travesaño superior; debajo se encuentra la muestra y, en la caja en la base, los sacos de arena calibrados que usamos para llevar un saco a su carga de prueba nominal. Una puerta con bisagras cierra el lado de trabajo antes de que comience la carrera, que es lo único que se interpone entre un operador y un saco de 20 kg que viaja a gran velocidad.

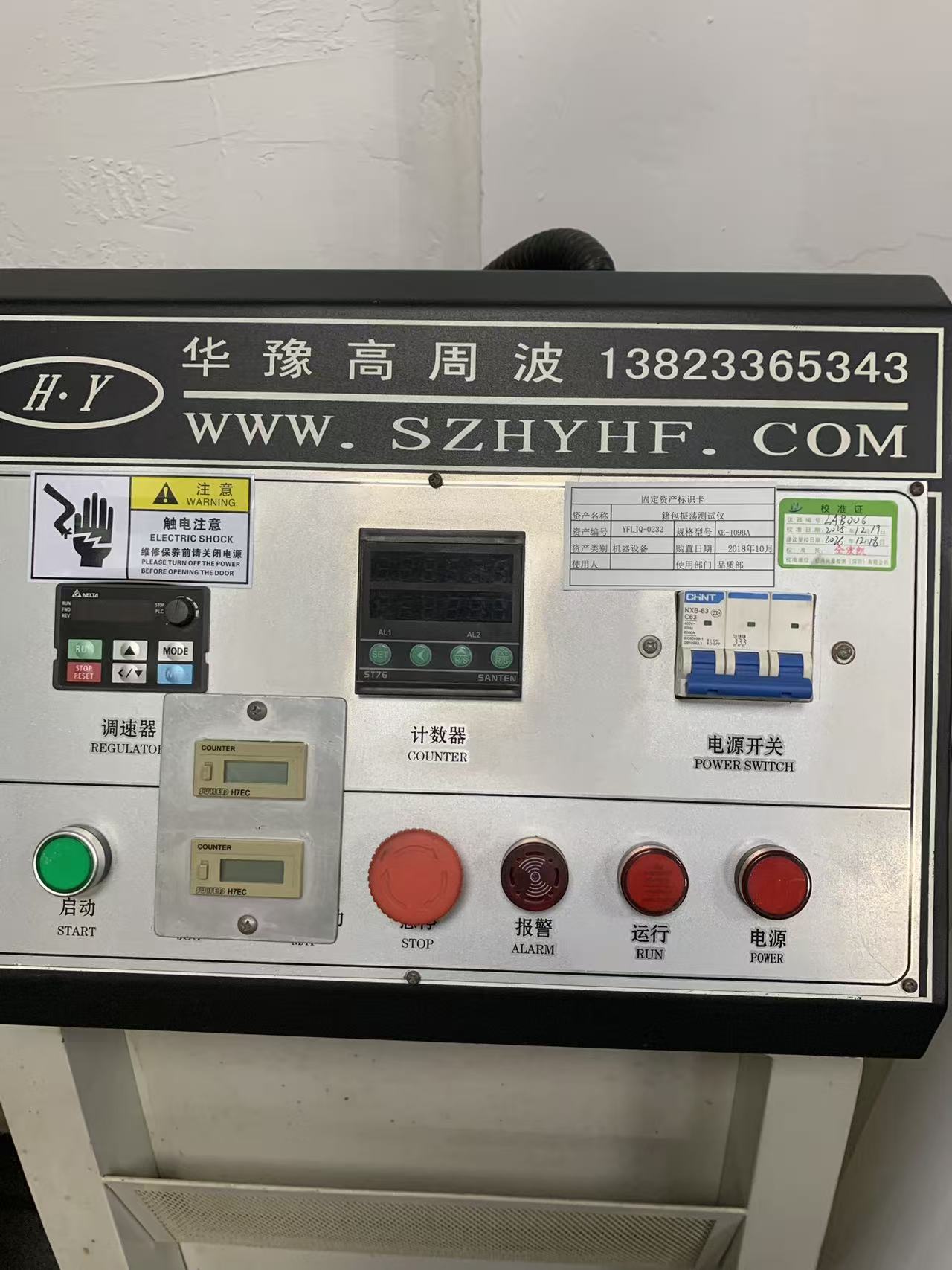

El pedestal de control se encuentra fuera de la jaula. Su diseño le indica exactamente cómo se ejecuta la prueba: un variador de frecuencia Delta a la izquierda actúa como regulador de velocidad, un contador digital SANTEN ST76 con dos canales de alarma se encuentra en el centro, dos contadores electromecánicos FUJI H7EC registran ciclos acumulativos independientemente del programable, y un disyuntor tripolar CHNT NXB-63 C63 de 400 V, 50 Hz con 6.000 A de capacidad de corte maneja los entrantes. poder. Debajo de ellos se encuentran el botón de inicio, una parada de emergencia de gran tamaño con forma de seta e indicadores de alarma, funcionamiento y encendido.

Los contadores duplicados están ahí por una razón. El contador programable es lo que detiene la máquina en el ciclo objetivo; Los contadores mecánicos acumulan ciclos de vida útil en la máquina y realizan una verificación cruzada si alguien cuestiona si una ejecución se restableció a mitad de la prueba. Cuando el auditor externo de un cliente pregunta cómo sabemos que un informe refleja una ejecución completa, esta es la respuesta que señalamos.

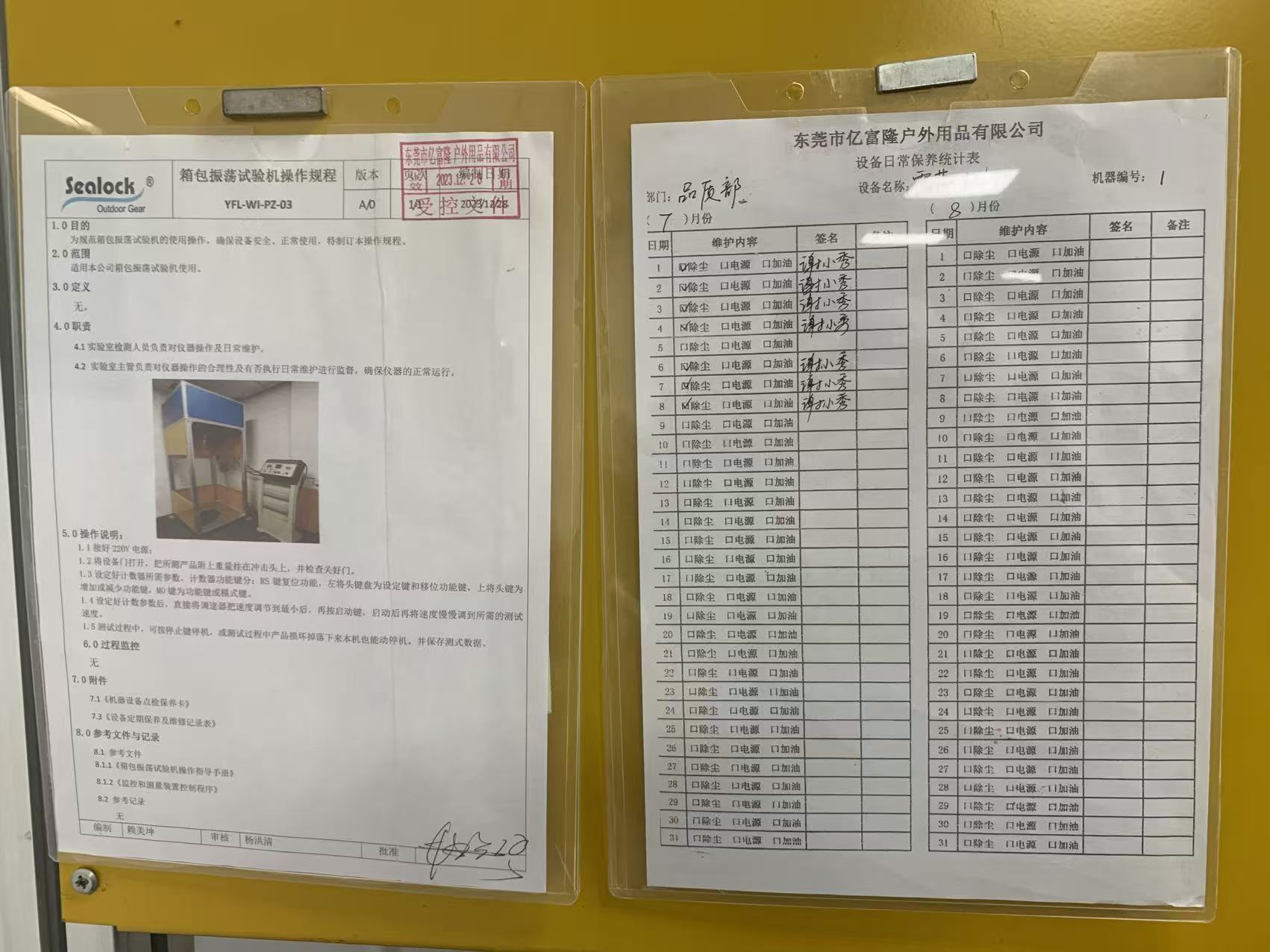

Cómo lo ejecutamos: SOP YFL-WI-PZ-03

El procedimiento controlado publicado en la máquina es breve y cada cláusula que contiene existe porque alguien se equivocó alguna vez.

El operador conecta el suministro de 220 V, abre la puerta de la cámara, cuelga la muestra (ya cargada hasta su peso nominal) en el cabezal de impacto usando el accesorio apropiado y confirma que la puerta esté correctamente cerrada antes de que algo se mueva. Luego se programa el contador: la tecla de reinicio borra la ejecución anterior, las teclas de desplazamiento e incremento establecen el recuento de ciclos objetivo y la tecla de modo selecciona la función de conteo. Sólo después de establecer el objetivo, el operador baja el regulador de velocidad al mínimo, presiona inicio y luego aumenta lentamente la velocidad hasta la velocidad de prueba requerida. Está prohibido arrancar a gran velocidad, porque un primer golpe brusco aplica un impacto que la norma nunca pretendió y puede producir una falsa falla temprana en el elemento de fijación en lugar de en la junta bajo prueba.

Durante el funcionamiento, el operador puede detener la máquina en cualquier momento con la tecla de parada. Si la muestra se rompe y cae, la máquina se detiene sola. Luego se registran los datos de la prueba. El SOP asigna la operación y el mantenimiento de rutina al inspector del laboratorio y la supervisión de ambos al supervisor del laboratorio, y está respaldado por un registro de mantenimiento diario (eliminación de polvo, verificación de energía, lubricación) firmado día a día.

Recuento de carga y ciclos: cuáles deberían ser los números

El método estándar define cómo agitar una bolsa; el estándar del producto define qué tan duro y por cuánto tiempo. Para bolsas transportadas es QB/T 1333-2018Bolso y mochila, que establece la carga de prueba según el volumen del cuerpo de la bolsa en lugar de, como lo hacía la edición anterior de 2010, según las especificaciones del producto, y que evalúa solo la correa para el hombro, donde un solo asa y la correa para el hombro comparten una región cosida superpuesta. Las pruebas comerciales típicas llegan a 400 ciclos con correas dobles para hombros bajo una carga especificada de 6 kg, con mangos evaluados según su propia combinación de carga y ciclo.

Cuatrocientos ciclos es un piso, no un techo, y está calibrado para un bolso de mano de la vida diaria en lugar de una bolsa seca de 60 litros que será arrojada a la cubierta de un barco durante una década. Nuestro requisito interno de transporte de carga es de 1500 ciclos o más, y para programas marítimos y de expedición ejecutamos conteos sustancialmente más altos en cargas establecidas a partir de la capacidad nominal de la bolsa en lugar de la tabla de volumen estándar. Cuando el propio protocolo de un cliente especifica una combinación diferente (una carga más pesada con menos ciclos para simular el manejo de equipaje, o una carga más liviana con un conteo mucho mayor para simular los desplazamientos), la máquina simplemente toma esos números. Los objetivos de velocidad, carga y ciclo los establece el operador, que es el objetivo de tener el instrumento internamente en lugar de comprar espacios de prueba externamente.

Por qué esta prueba es diferente para bolsas impermeables soldadas

Aquí es donde una fábrica de equipos impermeables se diferencia de una fábrica de equipaje convencional. En una bolsa cosida, un ancla de correa para el hombro es un lazo atrapado en una costura y reforzado con una presilla. El modo de fallo es la abrasión del hilo y el arrancamiento progresivo de la puntada, y se anuncia: las puntadas se aflojan, el bucle se tuerce, el comprador lo nota antes de soltarlo.

En una bolsa soldada por alta frecuencia, no hay ninguna costura en el anclaje, o la costura es decorativa y la ruta de carga real pasa a través de un parche soldado adherido a la cara de TPU o PVC del panel de la carrocería. Esa unión falla por despegado, no por abrasión, y el fallo del despegado es silencioso y repentino. Una soldadura que ha estado funcionando ligeramente fría (retención insuficiente, superficie contaminada, una matriz que se ha desviado del paralelo por una fracción de milímetro) pasará cómodamente una prueba de tracción estática y luego se deslaminará en el borde del parche en algún lugar entre el ciclo 300 y el ciclo 900, porque cada ciclo de oscilación se fija en el mismo borde anterior de la unión.

Este es el fallo que genera las críticas que todo manager de categoría reconoce: el bolso que estuvo bien durante una temporada y luego "la correa simplemente se salió del bolso" con un parche limpio y sin deshilachar. También es, y de manera importante, unimpermeabilizaciónfalla y no solo una falla de resistencia, porque un parche parcialmente despegado abre una ruta de fuga a través del material de la cara mucho antes de que se separe por completo. Una bolsa puede empezar a dejar entrar agua por el anclaje del hombro sin dejar de transportar perfectamente su carga.

Por eso el probador de oscilaciones y elprobador computarizado de tracción y peladose leen juntos y no por separado. La prueba de pelado nos proporciona la resistencia de unión estática de una costura soldada en kilogramos contra nuestra tabla de materiales interna; Las pruebas de oscilación nos dicen si ese enlace sobrevive a la carga dinámica, repetida y de un solo borde en la geometría que realmente verá en servicio. Una soldadura puede ser fuerte y aun así tener poca fatiga si la geometría del parche concentra el pelado en una esquina. Sólo la segunda prueba lo encuentra.

Qué miramos cuando termina una carrera

Un recuento de ciclo completado es una condición de aprobación, no un resultado de aprobación. Cuando el contador se detiene, la muestra baja y se examina comparándola con una lista de verificación escrita: ninguna separación o separación parcial del mango, la correa o el parche de anclaje; sin delaminación ni levantamiento en el borde de ningún refuerzo soldado; sin fracturas, deformaciones o grietas en hebillas, deslizadores, anillos en D o triglides; sin rotura de hilo en ninguna puntada de refuerzo; sin distorsión del panel de la carrocería alrededor del punto de carga; y, para bolsas con sistema de carro, un asa que aún se extiende y retrae suavemente y se bloquea positivamente.

Todo lo que no sea una separación aún se registra. Un borde de parche que se ha elevado dos milímetros en 1.500 ciclos es una bolsa pasajera y un proceso fallido, y se remonta a la ingeniería como una cuestión de parámetro de soldadura en lugar de ser aprobado. Cuando la prueba es destructiva o la muestra está marcada, la muestra se pone en cuarentena y no vuelve a ingresar al stock vendible.

Dónde se ubica en la cadena de control de calidad más amplia

Ningún instrumento por sí solo certifica una bolsa. El comprobador de oscilaciones cubre la resistencia a la carga dinámica en los puntos de anclaje y controla en todas direcciones:probador de vida recíproco de cremalleralleva el cierre a través de 3000 ciclos bajo una carga lateral y longitudinal adecuada al tamaño; elprobador de abrasióny elProbador de solidez del color al frotarabordar la durabilidad de la superficie y la transferencia del acabado; elcámara de temperatura y humedad programableenvejece el material fraguado mediante ciclos de calor-húmedo y bajo cero antes de volver a comprobar las propiedades mecánicas. Luego, todo el conjunto pasa a pruebas de inmersión total en agua de dos horas o más para productos sumergibles, o a pruebas de lluvia intensa y chorro de agua para productos clasificados para resistir la lluvia en lugar de la inmersión.

Ejecución de pruebas de oscilacióndespuésEl envejecimiento climático es una de las secuencias más reveladoras a disposición de un comprador, y vale la pena especificarla explícitamente. Las uniones asistidas por adhesivo y algunos grados de película de TPU pierden una resistencia significativa al pelado después de setenta y dos horas de exposición a calor y humedad. Un anclaje de correa que sobrevive 1500 ciclos nuevo y 600 ciclos después de envejecer le dice algo que ninguna prueba a temperatura ambiente jamás podrá lograr.

Qué deben pedir los compradores

"Oscilación probada" en una hoja de especificaciones no significa nada sin cuatro números detrás: la carga en kilogramos, el recuento de ciclos, el componente probado y los criterios de aceptación. Pregunta por los cuatro. Pregunte si se alcanzó el conteo o si la máquina se detuvo automáticamente antes de tiempo. Pregunte si la bolsa fue probada como nueva o después de un acondicionamiento ambiental. Y para productos soldados específicamente, pregunte si la inspección posterior a la prueba incluyó levantamiento de bordes en parches de refuerzo soldados, porque un proveedor que solo inspecciona para detectar separación informará que pasó una bolsa que ya ha comenzado a pelarse.

Para los programas OEM y ODM, establecemos estos parámetros conjuntamente en la etapa de desarrollo, los ejecutamos en los primeros artículos antes de congelar las herramientas y los repetimos durante la producción. Cuando se requiere el protocolo propio de una marca o un informe de un laboratorio de terceros, los datos internos se convierten en la preselección: preferimos encontrar el problema en el ciclo 700 en nuestra propia planta que en un informe de SGS o QIMA tres semanas antes del envío.

Preguntas frecuentes

¿Es la prueba de impacto de oscilación lo mismo que una prueba de caída?

No. Una prueba de caída evalúa lo que le sucede a una bolsa y su contenido en un único impacto incontrolado contra una superficie dura. Las pruebas de impacto por oscilación evalúan la fatiga en los puntos de transporte bajo cientos o miles de ciclos controlados de carga y liberación. Encuentran diferentes fallos, y una bolsa puede pasar uno cómodamente mientras falla el otro.

¿Puede esta máquina probar una hielera blanda o una bolsa seca además de una mochila?

Sí. Cualquier cosa que tenga un punto de transporte definido se puede colgar del accesorio: un solo asa de transporte en una bolsa seca, dos correas para los hombros en una mochila más fresca, un asa superior en una bolsa de lona. Los productos de lados blandos están acolchados en el área de contacto del accesorio para que la abrazadera no desgaste la correa y cree una falla falsa en el agarre en lugar de en la articulación.

¿Qué carga se debe utilizar si la bolsa no tiene capacidad publicada?

El estándar del producto lo deriva del volumen del cuerpo de la bolsa. En la práctica, para equipos para actividades al aire libre preferimos realizar pruebas con la capacidad nominal que una marca realmente imprimirá en su propio empaque, más un margen, ya que ese es el número que un consumidor considerará como un permiso.

¿Un resultado aprobado garantiza que la bolsa no fallará en el campo?

Garantiza que el diseño y el proceso, tal como se muestrearon, superaron un umbral de fatiga definido. La durabilidad en el campo también depende de la consistencia de la producción, razón por la cual las pruebas de oscilación se ejecutan en muestras de producción en lugar de solo en la muestra dorada, y por qué los parámetros de soldadura durante el proceso se monitorean de forma independiente.

¿El equipo está calibrado?

Externamente, por una casa de calibración acreditada, con el certificado fijado en la máquina. El certificado actual data del 19 de diciembre de 2025 y la recalibración vence el 18 de diciembre de 2026. El estado de calibración es parte de cada auditoría interna y está disponible para los clientes visitantes que lo soliciten.

Siguiente en esta serie

El siguiente instrumento que abriremos es el gabinete estándar de combinación de colores con fuente de luz: la caja pequeña y sencilla que resuelve más disputas de clientes que cualquier otro equipo del edificio, porque el color es el único atributo que cada comprador inspecciona personalmente y casi todos inspeccionan bajo la luz equivocada.

Sealock ha estado fabricando equipos impermeables soldados por alta frecuencia durante más de veinte años en Dongguan, China y la ciudad de Ho Chi Minh, Vietnam, para marcas como OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine y STANLEY. Si desea conocer el protocolo de prueba completo para un programa que está desarrollando o desea especificar parámetros de oscilación en su propio acuerdo de calidad, escriba ainfo@sealock.com.hk.
