1. ¿Qué es la soldadura por RF?

La soldadura por RF, también conocida como soldadura de alta frecuencia (HF) o soldadura dieléctrica, es un proceso de fabricación que une materiales termoplásticos utilizando energía electromagnética en lugar de calor externo, adhesivos o fijaciones mecánicas. Los dos términos son intercambiables en la práctica industrial; la física subyacente es idéntica.

La característica distintiva de la soldadura por RF es dónde se origina el calor. En el termosellado convencional, la energía térmica se aplica a la superficie del material y se conduce hacia adentro. En la soldadura por RF, el campo electromagnético penetra el material y genera calor desde dentro, a nivel molecular. Este calentamiento interno produce una unión que es, en la mayoría de los casos, más fuerte que la tela base a ambos lados de la unión.

La tecnología se ha utilizado industrialmente desde la década de 1940, inicialmente para aplicaciones médicas y de embalaje basadas en PVC. Su adopción en la fabricación de equipos premium para exteriores se aceleró a medida que el TPU reemplazó al PVC en todas las categorías de productos donde la flexibilidad, el cumplimiento ambiental y el rendimiento a largo plazo son importantes. Hoy en día, la soldadura por RF es el método de construcción estándar para cualquier producto impermeable que deba resistir una presión hidrostática sostenida, no solo resistencia a salpicaduras en la superficie.

Las aplicaciones típicas del producto incluyen:

• Bolsas secas sumergibles y mochilas impermeables.
• Neveras blandas a prueba de fugas y soportes aislados
• Estructuras inflables al aire libre
• Embalaje de transporte médico impermeable
• Maletines para equipos militares y tácticos.

2. Cómo funciona la soldadura por RF

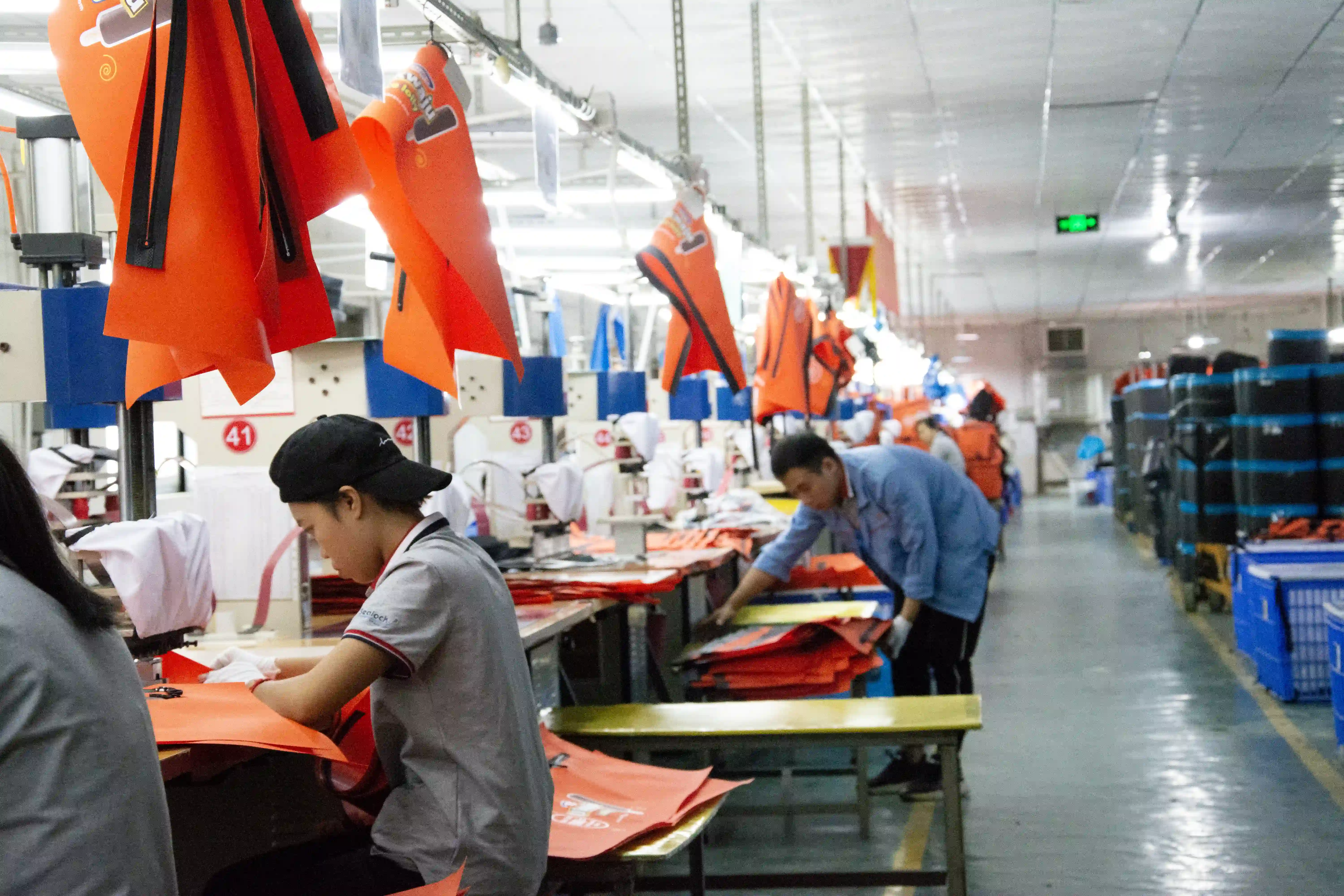

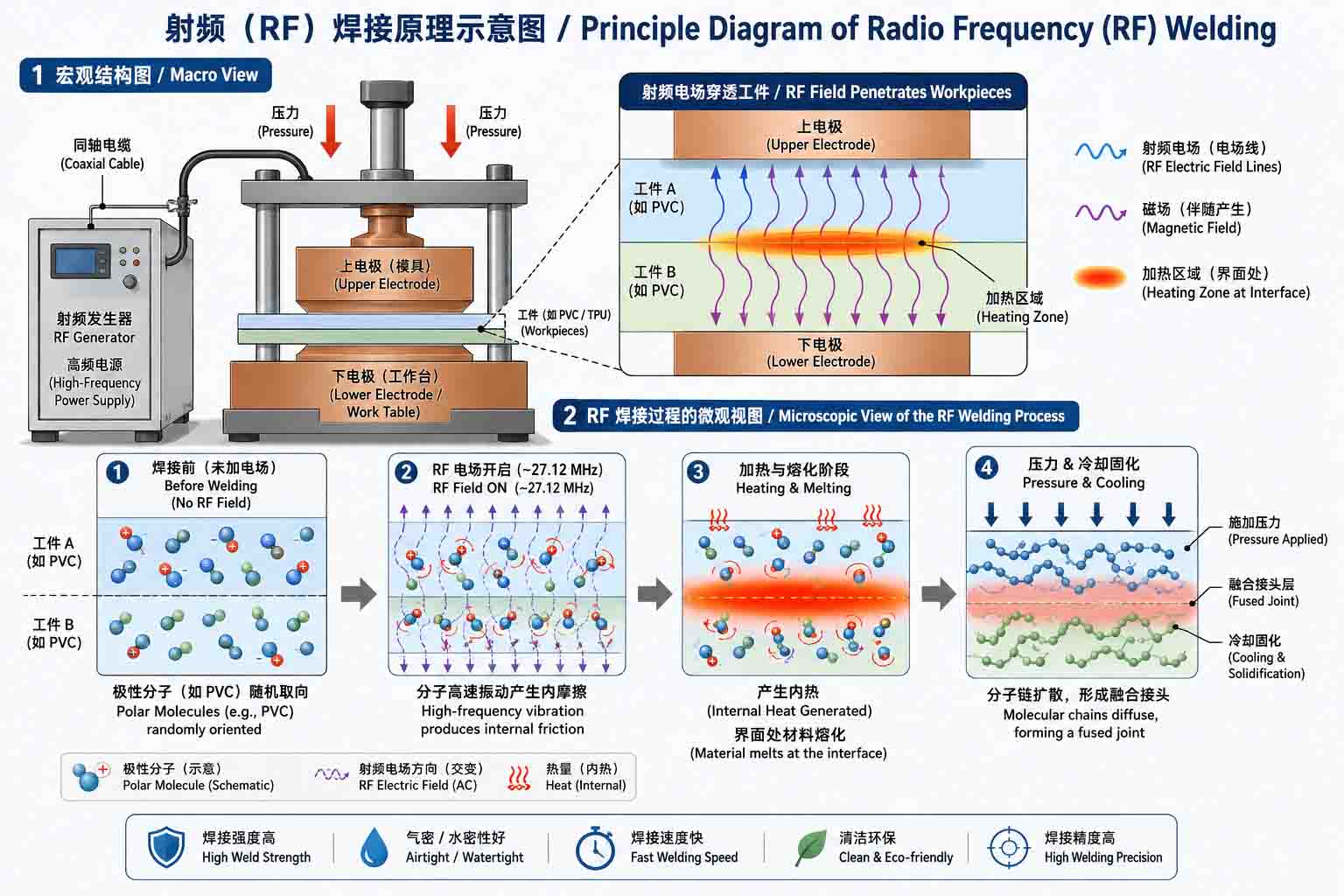

Los equipos de soldadura por RF funcionan pasando una corriente alterna de alta frecuencia (normalmente entre 27 MHz y 40 MHz, siendo 27,12 MHz la frecuencia industrial más común) entre dos electrodos metálicos (llamados troqueles o platinas). Entre estos troqueles se coloca el material a soldar.

Cuando los materiales termoplásticos con estructuras moleculares polares se exponen a un campo electromagnético que se alterna rápidamente, sus moléculas intentan realinearse con cada oscilación del campo. A 27,12 MHz, esto significa aproximadamente 27 millones de intentos de realineación por segundo. La fricción generada por este movimiento molecular produce calor, no en la superficie, sino uniformemente en todo el espesor del material en la zona de soldadura.

Al mismo tiempo, la prensa aplica presión neumática controlada a los troqueles, comprimiendo las capas de material. A medida que la temperatura interna alcanza el punto de fusión del material, las capas en la interfaz se funden y se entremezclan a nivel molecular. Cuando se elimina la energía de RF y el material se enfría bajo una presión sostenida, las dos capas se convierten en un material continuo: no pegado ni cosido, sino fusionado.

Esta generación de calor interna tiene varias ventajas prácticas sobre los métodos de calor aplicados en la superficie:

• La unión se forma uniformemente en toda la zona de soldadura en lugar de progresar desde la superficie hacia adentro.
• Es menos probable que las superficies exteriores se quemen o deformen, ya que los electrodos no necesitan alcanzar la temperatura de fusión.
• Las geometrías complejas de los troqueles pueden producir patrones de soldadura precisos y repetibles, incluidas curvas, esquinas y uniones multicapa.
• Los tiempos de ciclo son cortos: normalmente de 3 a 15 segundos por soldadura, según el espesor del material y el área del troquel.

3. Por qué el TPU es particularmente adecuado para la soldadura por RF

No todos los termoplásticos responden igual a la soldadura por RF. El proceso depende de que el material tenga una estructura molecular polar, una en la que la carga eléctrica se distribuye de manera desigual por toda la molécula. Las moléculas polares responden a campos electromagnéticos alternos intentando orientarse; ese intento de orientación es lo que genera calor.

El TPU (poliuretano termoplástico) tiene una estructura naturalmente polar debido a los enlaces de uretano en su columna vertebral molecular. Esto lo hace altamente sensible a la energía de RF y relativamente fácil de soldar de manera consistente en una variedad de espesores y configuraciones de laminado.

Además de la compatibilidad con RF, el TPU aporta varias propiedades materiales que lo convierten en el sustrato preferido para equipos exteriores impermeables de primera calidad:

Otros materiales soldables por RF incluyen telas recubiertas de PVC, EVA y ciertas películas de PU. El PVC es la opción tradicional: se suelda de forma fácil y económica, pero conlleva riesgos regulatorios relacionados con los plastificantes y se vuelve quebradizo a bajas temperaturas. Para productos destinados a durar o para marcas con requisitos de cumplimiento medioambiental, el TPU es la opción práctica.

4. Soldadura por RF frente a costura tradicional: qué significa realmente la diferencia en el uso

La comparación entre las uniones soldadas por RF y las uniones cosidas es sencilla desde el punto de vista de la ingeniería, pero vale la pena ser preciso acerca de dónde y cómo falla la construcción cosida, porque el modo de falla a menudo es lento y no obvio hasta que deja de serlo.

El modo de fallo de la cinta de costura merece especial atención. La cinta funciona adecuadamente cuando es nueva y en condiciones moderadas. El problema es que las bolsas y refrigeradores impermeables no sobreviven en condiciones moderadas: se llenan de equipo pesado y mojado, se flexionan repetidamente durante el transporte, se dejan en vehículos calientes y, ocasionalmente, se sientan sobre ellos. Bajo estas cargas del mundo real, las líneas de unión de la cinta comienzan a levantarse en los bordes y esquinas. La delaminación es invisible desde el exterior hasta que ya entra agua.

La soldadura por RF elimina por completo esta vía de degradación. No hay bordes de cinta que levantar, ni orificios de aguja que abrir bajo presión, ni hilo que se desgaste en los puntos de tensión de la costura. La zona de soldadura se mantiene o no, y en una soldadura ejecutada correctamente en material compatible, se mantiene mucho más allá del punto donde la tela circundante fallaría primero.

5. El proceso de fabricación de soldadura por RF, paso a paso

Paso 1: preparación del material

Los paneles laminados de TPU se cortan a dimensiones precisas mediante corte CNC o sistemas de troquelado personalizados. La precisión del panel en esta etapa afecta directamente la alineación de la soldadura aguas abajo; Incluso unos pocos milímetros de desviación dimensional producirán una zona de soldadura desalineada. Las superficies de los materiales deben estar libres de contaminación: los aceites provenientes de la manipulación, el polvo del corte o la humedad del almacenamiento pueden interferir con la transferencia de energía de RF y producir una fusión incompleta.

Paso 2: Selección de matrices y configuración de la máquina

La matriz de soldadura es el electrodo con forma que determina la geometría de la soldadura. Las diferentes configuraciones de productos requieren diferentes perfiles de matriz: una matriz de costura plana para uniones de paneles, una matriz con forma para cierres curvos o parches de refuerzo, una matriz de múltiples cavidades para soldaduras repetitivas de gran volumen. La selección del troquel se adapta a la geometría de soldadura específica requerida por el producto. Los parámetros de la máquina (frecuencia, potencia de salida, presión de prensa y tiempo del ciclo) se calibran según la formulación de TPU específica y el espesor del material que se está soldando. Estos parámetros están documentados en el SOP del producto y se repiten consistentemente en todas las series de producción.

Paso 3: Posicionamiento del material

Los paneles se alinean dentro del troquel según el diseño de la soldadura. El posicionamiento consistente es crítico para la uniformidad del ancho de la soldadura; la mayoría de las configuraciones de soldadura por RF profesionales utilizan guías de fijación o marcas de registro para eliminar la variabilidad en el posicionamiento del operador.

Paso 4: Activación de energía de RF y unión por presión

La prensa se cierra aplicando presión neumática a la pila de material. La energía de RF se activa durante la duración del ciclo calibrado. El calentamiento molecular interno lleva el material en la interfaz de soldadura a la temperatura de fusión mientras las superficies exteriores permanecen por debajo de su punto de deformación. La presión se mantiene durante toda esta fase.

Paso 5: enfriamiento bajo presión

La energía de RF se apaga, pero la presión de la prensa se mantiene durante la fase de enfriamiento. Este es un paso que suele ser un atajo en entornos de fabricación de baja calidad, y es importante: si se libera la presión antes de que la zona de soldadura se haya solidificado, el material fundido puede deformarse, produciendo una unión más débil con inconsistencias dimensionales. El tiempo de enfriamiento adecuado se determina durante la fase de desarrollo de parámetros y se trata como una parte no negociable del ciclo.

Paso 6: recorte e inspección

Se recorta el material rebajado en el perímetro de la soldadura. Cada soldadura se inspecciona visualmente para detectar marcas de quemaduras, zonas de fusión incompletas o desviación dimensional antes de que la pieza pase a la siguiente etapa de ensamblaje.

6. Ingeniería de costura: las variables que determinan si una soldadura se mantiene

La soldadura por RF no es un proceso en el que los ajustes consistentes de la máquina produzcan resultados consistentes independientemente de otros factores. El rendimiento de la costura está determinado por la interacción de varias variables, cada una de las cuales debe entenderse y controlarse.

Ancho de soldadura

Las zonas de soldadura más anchas distribuyen la tensión sobre un área más grande y generalmente producen una mayor resistencia al estallido de la costura. Para productos que sufrirán presión hidrostática sostenida o carga dinámica (bolsas secas sumergibles, costuras de base más frías, uniones de vejiga de inflado), el ancho mínimo de soldadura es un elemento de especificación, no una idea de último momento en la producción. Las soldaduras estrechas en las esquinas y las transiciones de radio son puntos comunes de inicio de fallas y deben recibir atención explícita durante el diseño de la matriz.

Consistencia de potencia de RF

La salida de energía inestable durante el ciclo de soldadura produce un calentamiento interno no uniforme. Los indicadores visuales son marcas de quemaduras en zonas de alta potencia y áreas pálidas y poco fusionadas en otros lugares. Ninguno de los dos es aceptable en productos con clasificación de presión. El equipo de soldadura por RF profesional mantiene una entrega de potencia constante durante todo el ciclo; La verificación periódica de la calibración es parte del mantenimiento responsable del equipo.

Espesor del material y combinación de formulación

Los parámetros de soldadura por RF son específicos del espesor del material y la formulación de TPU. Un conjunto de parámetros optimizado para una película de TPU de 0,8 mm producirá una fusión insuficiente si se aplica a un tejido laminado de 1,5 mm y puede quemar materiales más delgados si se usa al revés. Cuando las especificaciones de los materiales cambian entre tiradas de productos (diferentes pesos de tela, diferentes pesos de recubrimiento de TPU), es necesario volver a validar los parámetros, no asumir que se transfieren.

Causas comunes de falla

• Energía de RF o tiempo de ciclo insuficientes:Produce una unión que parece completa en la superficie pero falla a baja presión porque la interfaz nunca alcanzó la temperatura de fusión completa.
• Contaminación superficial:Los aceites, la humedad o las partículas en la interfaz de soldadura crean huecos localizados donde no se produjo la fusión.
• Presión de prensa incorrecta:Demasiado bajo permite que la interfaz fundida se separe antes de enfriarse; demasiado alto puede exprimir el material fuera de la zona de soldadura, reduciendo el ancho de unión efectivo
• Liberación prematura de presión durante el enfriamiento:Produce distorsión dimensional y fuerza de unión reducida en los bordes de la zona de soldadura.
• Desgaste del troquel:Las superficies del dado desgastadas o dañadas producen una distribución de presión inconsistente, lo que genera una calidad de soldadura variable en toda la cara del dado.

7. Soldadura por RF en la fabricación de refrigeradores blandos

Los enfriadores blandos presentan una aplicación particularmente exigente para la ingeniería de costuras porque combinan requisitos hidrostáticos (el revestimiento debe retener agua sin fugas) con requisitos térmicos (el sistema de aislamiento no debe verse comprometido por la infiltración de humedad) y requisitos de higiene (las superficies interiores deben poder limpiarse y ser resistentes al moho).

En una hielera blanda cosida, la costura entre el revestimiento interior y la capa de espuma aislante es un camino para la humedad. El agua helada derretida pasa a través de los orificios de las agujas y se acumula entre el revestimiento y la espuma, donde no puede escurrirse ni secarse. Después de semanas de uso regular, esto produce olores persistentes y crecimiento de moho que los funcionarios de adquisiciones identifican constantemente como la principal queja sobre la calidad de los productos de los proveedores heredados.

La soldadura por RF elimina estructuralmente esta vía. El revestimiento interior de un refrigerador suave soldado por RF es un recipiente único hermético, sin espacios en las costuras, sin orificios para agujas ni bordes de cinta. El agua helada derretida permanece en el revestimiento y se puede verter o limpiar. La capa aislante permanece seca durante toda la vida útil del producto.

Beneficios de rendimiento adicionales de la construcción de enfriador suave soldado por RF:

• La cámara interior hermética reduce el intercambio de calor por convección, mejorando directamente la duración de la retención de hielo.
• Las superficies interiores de TPU lisas y no porosas cumplen con los estándares de contacto de calidad alimentaria y resisten el crecimiento microbiano.
• Los parches de refuerzo soldados con HF permiten fijar el anillo en D y el mango sin perforar la membrana impermeable primaria.
• Se pueden integrar sistemas de cierre de cremallera herméticos para complementar el cuerpo soldado, manteniendo el rendimiento hermético en el punto de acceso.

8. Pruebas de laboratorio y control de calidad para productos soldados por RF

La construcción soldada por RF es tan confiable como el proceso de control de calidad que la valida. La inspección visual es necesaria pero no suficiente: una costura puede parecer completamente fusionada en la superficie y al mismo tiempo contener huecos internos que fallarán bajo presión. El control de calidad de nivel profesional para productos soldados por RF a prueba de agua implica varios protocolos de prueba distintos.

Prueba de presión de aire (hidrostática)

La prueba más directa de integridad de la costura para productos resistentes a la presión. La bolsa o enfriador completo se infla a una presión interna específica (1,0 bar es el estándar para aplicaciones marinas y sumergibles extremas) y se mantiene a esa presión durante un período definido. La bolsa se sumerge o se observa con agua jabonosa para detectar emisiones de microburbujas en cualquier costura o punto de cierre. Sin emisiones es la condición de aprobación. Esta prueba confirma simultáneamente tanto el rendimiento hidrostático como la resistencia a las explosiones.

Prueba de inmersión en agua

El producto se sumerge a una profundidad específica durante un período definido y luego se inspecciona internamente para detectar entrada de humedad. Esta prueba identifica puntos de microfugas que pueden no producir burbujas detectables bajo pruebas de presión de aire estática, pero que permitirán la infiltración de agua en condiciones reales de inmersión.

Prueba de rotura de costura

Una prueba destructiva que mide la presión a la que falla una zona de soldadura. La presión de estallido se compara con la especificación mínima del producto; Los resultados por debajo de las especificaciones indican un problema de parámetro del proceso que debe diagnosticarse y corregirse antes de continuar con la producción. Las pruebas de explosión generalmente se aplican a conjuntos de muestras de cada ejecución de producción en lugar de a unidades individuales.

Prueba de flexión en frío

Las zonas de soldadura que funcionan bien a temperatura ambiente pueden convertirse en puntos de falla frágiles a bajas temperaturas, particularmente si la formulación del material o los parámetros de enfriamiento no se optimizaron para el uso en climas fríos. Las pruebas de flexión en frío someten muestras de soldadura a flexión repetida a temperaturas de hasta -20 °C o -30 °C, verificando que la costura mantiene la integridad bajo las condiciones térmicas y mecánicas del uso en el campo en climas fríos.

Prueba de intemperismo acelerado

La radiación ultravioleta, la alta humedad y los ciclos de exposición salina se utilizan para simular el uso marino durante varios años en un tiempo comprimido de laboratorio. Esta prueba se aplica a muestras de zonas de soldadura en lugar de productos completos y evalúa la adhesión del recubrimiento de TPU, la durabilidad de la unión de soldadura y la estabilidad dimensional bajo estrés ambiental a largo plazo.

9. Aplicaciones comunes de productos soldados por RF

Equipo impermeable para exteriores

• Bolsas secas sumergibles (cierre enrollable y con cremallera)
• Mochilas y petates impermeables
• Riñoneras para kayak y rafting
• Bolsas traseras para moto y alforjas impermeables

Neveras blandas y transportadores aislados

• Mochilas refrigeradoras suaves a prueba de fugas
• Bolsas refrigeradoras para peces marinos
• Refrigeradores para transporte de muestras médicas y vacunas.
• Bolsas comerciales de entrega de cadena de frío

Productos industriales y tácticos

• Refugios y estructuras hinchables de exterior.
• Fundas y estuches impermeables para equipos
• Bolsas secas tácticas con especificaciones militares
• Embalaje y contención médicos impermeables
