Seis lámparas y una respuesta: el gabinete de evaluación del color de la fuente de luz estándar

De todas las disputas que surgen entre una fábrica y una marca, el color es el que más produce, y los produce por una razón que nada tiene que ver con que nadie sea descuidado. Dos personas pueden mirar los mismos dos paneles negros, de buena fe, bajo una luz diferente, y llegar a conclusiones opuestas. Uno de ellos se encuentra bajo los cálidos focos de la oficina. El otro sostiene la muestra junto a una ventana en una mañana nublada. Ambos están seguros. Ambos describen algo real. Los paneles realmente coinciden bajo un iluminante y realmente no coinciden bajo otro, y ese fenómeno, el metamerismo, no es una opinión, un estado de ánimo o un problema de monitor. Es una propiedad medible de los dos materiales.

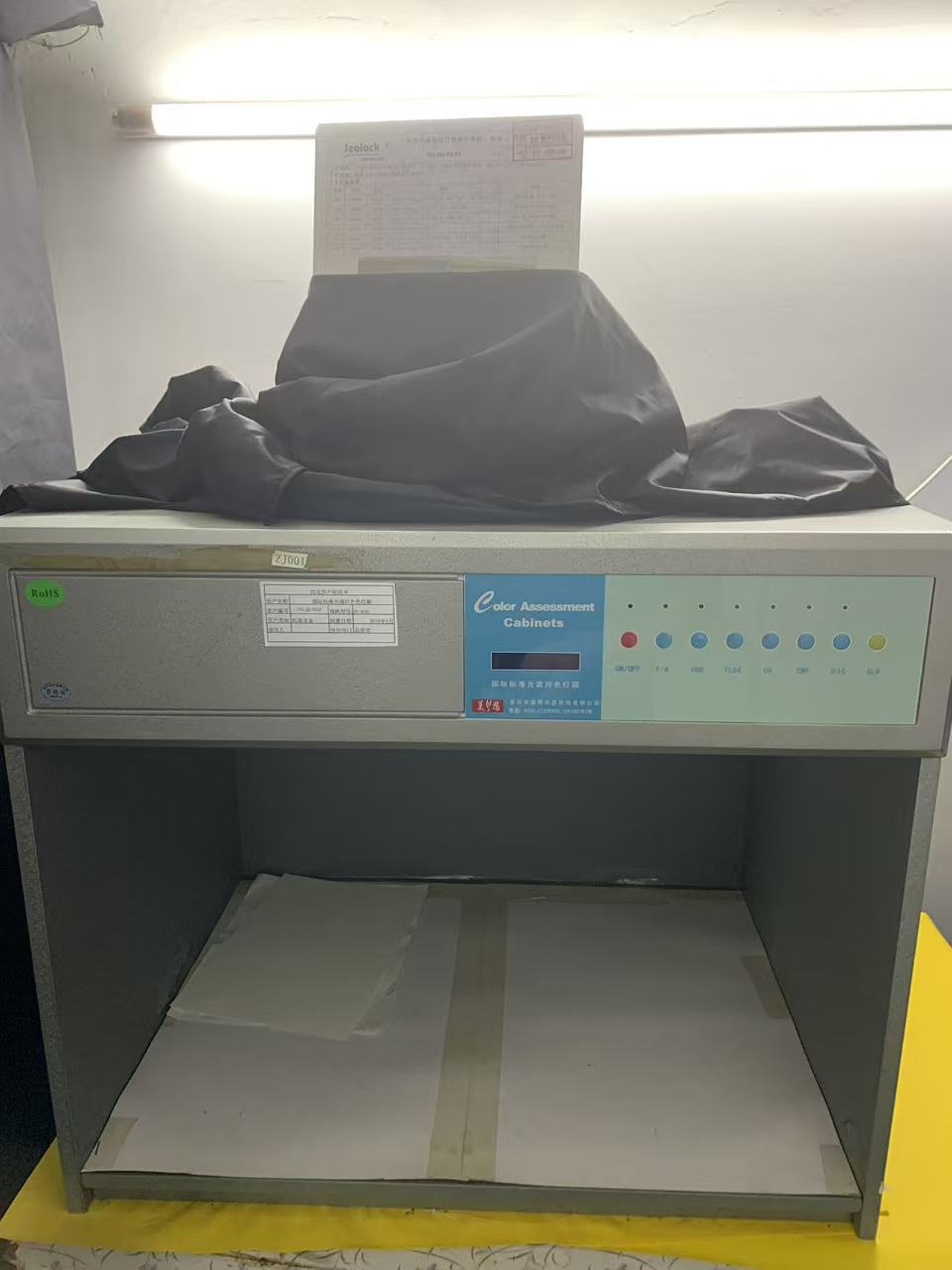

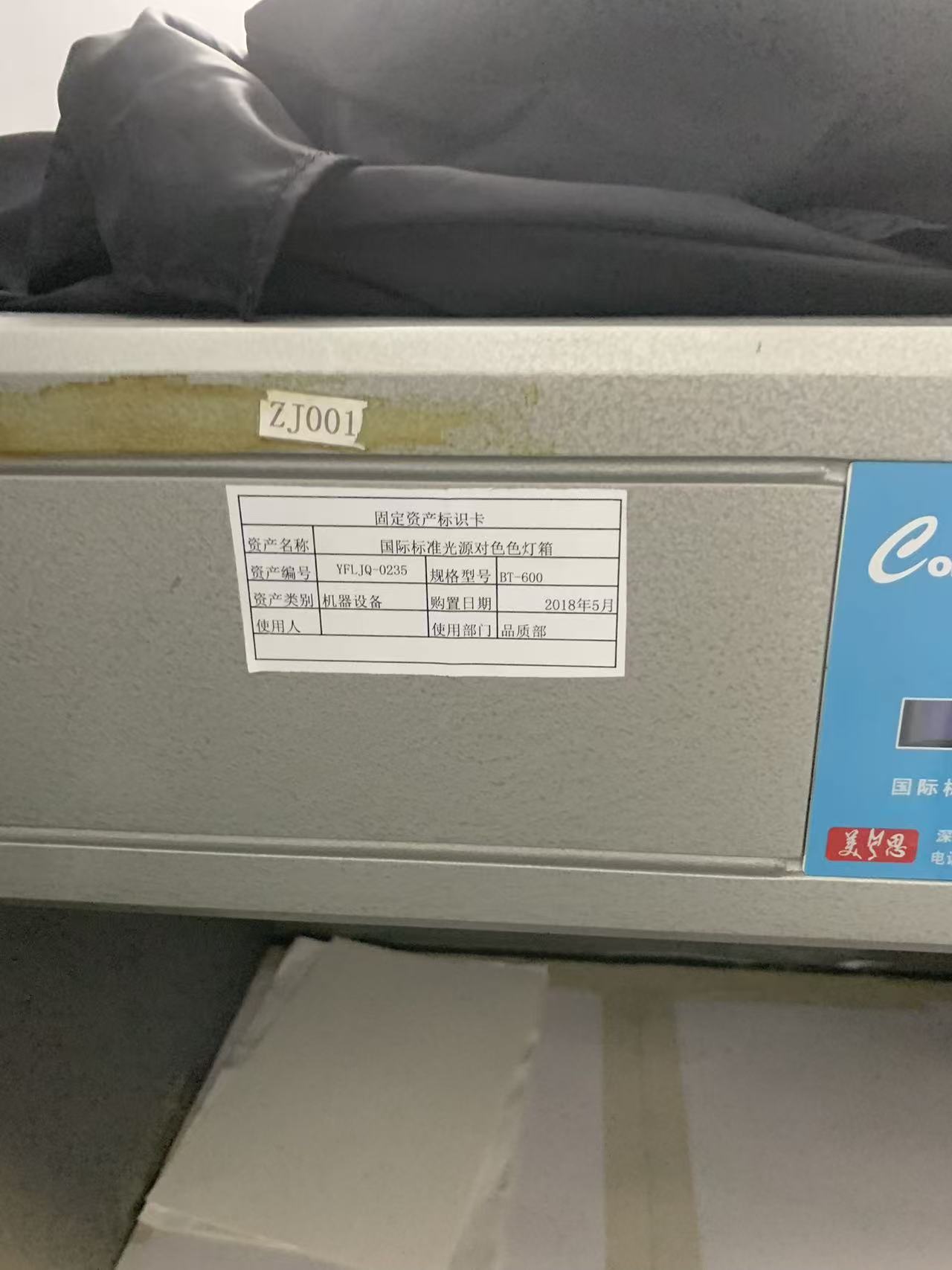

El instrumento que zanja esta discusión antes de empezar es la máquina menos dramática de nuestro laboratorio: una caja de acero gris con un interior neutro y seis lámparas en el techo. Activo YFLJQ-0235, modelo BT-600, número de máquina ZJ001, en servicio en nuestro departamento de calidad desde mayo de 2018, operado bajo procedimiento controlado YFL-WI-PZ-01, revisión A/0, de fecha 28 de diciembre de 2023. No tiene partes móviles, ni contador ni ciclo de prueba. Simplemente garantiza que cuando dos personas no están de acuerdo sobre el color, al menos están en desacuerdo bajo la misma luz.

¿Por qué el color necesita una máquina?

Un color no es una propiedad de un objeto. Es el producto de tres cosas multiplicadas: la distribución de potencia espectral de la luz que incide sobre el objeto, la reflectancia espectral del objeto mismo y la respuesta del ojo del observador. Cambie cualquiera y el color percibido cambiará. Dos materiales cuyas curvas de reflectancia tienen la misma forma general se seguirán bajo cada fuente de luz. Dos materiales cuyas curvas se cruzan (que coinciden en la energía total reflejada bajo un iluminante pero divergen en el detalle espectral) coincidirán bajo ese iluminante y se separarán visiblemente bajo otro.

Este no es un caso raro en la fabricación de equipos impermeables. Está cerca de la condición predeterminada, porque una sola bolsa soldada es una colección de materiales que fueron coloreados mediante procesos completamente diferentes en fábricas completamente diferentes. El panel de la carrocería es una película o revestimiento de TPU o PVC con pigmento disperso en el polímero. La cinta es de poliéster teñido en masa o en pieza. La cinta de la cremallera es de tela teñida y los dientes de la cremallera son de resina moldeada o de metal recubierto. Las hebillas están moldeadas por inyección con masterbatch. El forro es un tejido diferente con una clase de tinte diferente. Seis proveedores, seis productos químicos colorantes, un "negro" que un comprador espera que sea negro.

Las películas pigmentadas y los textiles teñidos casi nunca comparten una curva de reflectancia. Se pueden hacer coincidir visualmente bajo la luz del día y aún mostrar las correas de color verde o marrón contra el panel de la carrocería bajo la iluminación fluorescente de una tienda. Si nadie lo comprobó, la primera persona en descubrir esto es el comercializador del comprador, de pie en una sala de exposición, sosteniendo una muestra de producción frente a una muestra aprobada, tres semanas antes del lanzamiento.

Las seis fuentes de luz y para qué sirve cada una

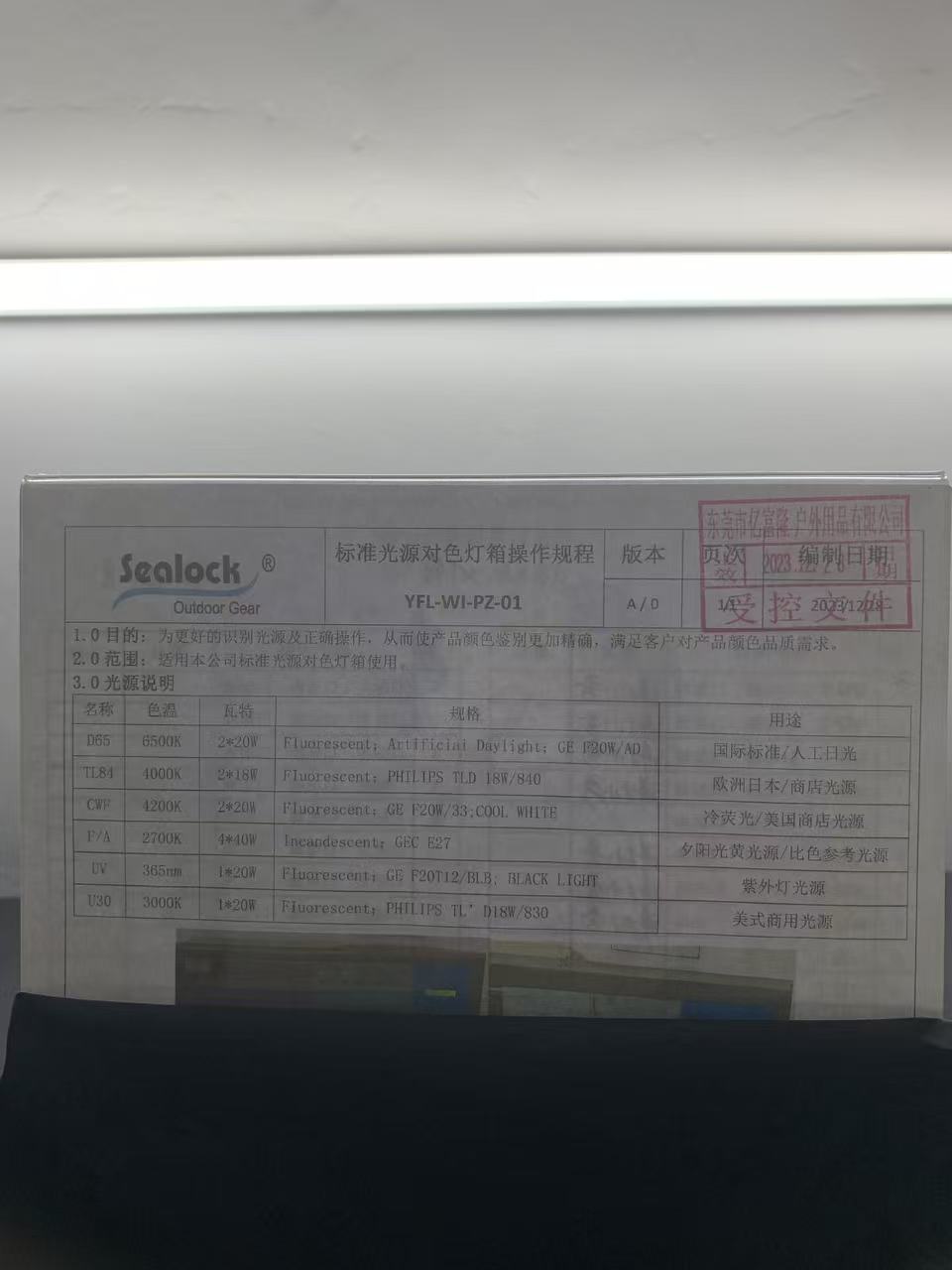

Nuestro SOP enumera el complemento de lámpara y, fundamentalmente, lo que representa cada lámpara. Esta tabla es la parte del procedimiento que los operadores utilizan a diario.

D65 — 6500K, luz diurna artificial.El iluminante de referencia internacional, que representa la luz diurna promedio del cielo del norte. Cada aprobación de color en nuestro sistema comienza aquí y, a menos que un cliente especifique lo contrario, esta es la luz bajo la cual se acepta o rechaza un color. Es lo más parecido que tiene la industria a un árbitro neutral.

TL84 — 4000K, fluorescente trifósforo.La iluminación de las tiendas del comercio minorista europeo y japonés. Si una marca vende a través de tiendas físicas europeas o japonesas, TL84 no es opcional: es la luz bajo la cual se juzgará el producto en el punto de compra, que es donde realmente nacen las quejas sobre el color.

CWF: 4200 K, fluorescente blanco frío.El equivalente minorista estadounidense. Una combinación que coincide según D65 y falla según CWF es una combinación que se verá mal en un estante de una gran tienda de EE. UU., por muy bien que se vea en la sala de muestras.

F/A — 2700K, incandescente.Luz cálida de tungsteno, que sustituye a la iluminación doméstica y de hostelería y al sol del atardecer. Es la prueba más dura para cualquier miembro de la familia del rojo al marrón y para los casi neutrales, que cambian dramáticamente debajo de él.

U30-3000K.Cálida iluminación comercial estadounidense, común en el comercio minorista especializado y cada vez más en tiendas de actividades al aire libre y de estilo de vida que favorecen un ambiente más cálido que el de un supermercado.

UV: 365 nm, luz negra.No es en absoluto una iluminante para ver el color. Esta lámpara existe para revelar agentes abrillantadores ópticos y es una de las herramientas de diagnóstico más útiles del gabinete. Los blancos y los colores pálidos frecuentemente se aclaran con agentes blanqueadores fluorescentes que convierten los rayos UV en azul visible, lo que hace que la tela parezca más blanca que el blanco. Los blanqueadores ópticos se degradan con la exposición al sol y con el lavado. Un panel blanco que brilla intensamente bajo los rayos UV es un panel blanco que se amarilleará visiblemente en servicio, mientras que un panel sin brillo al lado permanece en su lugar. La lámpara UV también expone el caso en el que dos blancos combinan perfectamente en interiores porque contienen diferentes cargas de abrillantadores que se equilibran bajo una sola luz y divergen en exteriores bajo luz solar real rica en rayos UV.

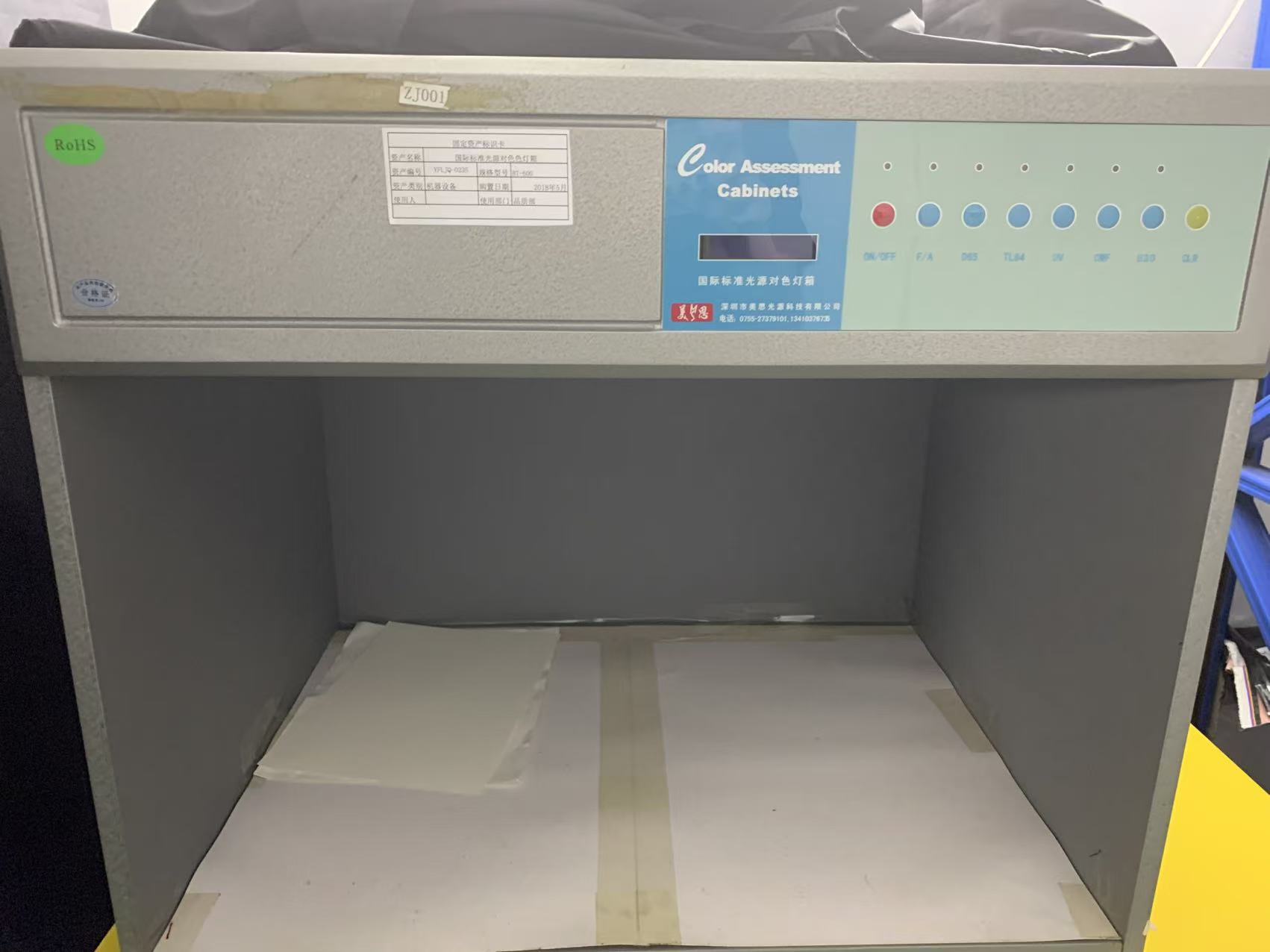

El panel los cambia individualmente y una pantalla de tiempo transcurrido rastrea las horas de la lámpara. Esa exhibición importa más de lo que parece. Las lámparas fluorescentes varían en su salida espectral mucho antes de fallar, y un tubo D65 envejecido deja silenciosamente de ser D65. La práctica de la industria es reemplazar las lámparas cuando se acumulan horas en lugar de cuando fallan (comúnmente alrededor de las dos mil horas), razón por la cual el contador de horas es parte del instrumento y no un accesorio.

como lo usamos

El propósito establecido en la parte superior de nuestro POE es claro: identificar las fuentes de luz correctamente y operar el gabinete correctamente, de modo que la evaluación del color del producto sea más precisa y cumpla con los requisitos de calidad del color del cliente. El método de trabajo detrás de esa frase es sencillo e implacable con los atajos.

El estándar aprobado (un baño de laboratorio firmado, una muestra aprobada, una muestra dorada o un chip de color físico proporcionado por el cliente) se coloca junto a la muestra de producción dentro del gabinete, en el piso gris neutro, sin ningún otro objeto de color en el campo de visión. Ambos están orientados de la misma manera, porque los materiales tejidos y recubiertos se reflejan de manera diferente a lo largo y ancho de la fibra, y una muestra girada noventa grados puede leerse como un tono diferente. La visión se realiza desde aproximadamente 45 grados con respecto a la superficie iluminada, que es la geometría en la que convergen todos los estándares de evaluación visual porque separa el brillo de la superficie del color de la carrocería.

D65 viene primero y da el veredicto primario. Luego, el operador cambia entre TL84, CWF, U30 y F/A, observando no si el par aún coincide perfectamente debajo de cada uno, sino si eldirecciónde cualquier cambio de diferencia. Un par que funciona constantemente con un poco de luz debajo de cada iluminante tiene un problema de sombra, que se puede solucionar ajustando la carga de tinte o pigmento. Un par que coincide bajo D65 y es verde bajo TL84 y rojo bajo F/A tiene un problema de metamerismo, que no se puede solucionar ajustando la carga: requiere un sistema de coloración diferente y se descubre mucho mejor en un baño de laboratorio que en un contenedor de productos terminados.

La lámpara UV se utiliza en todos los blancos, colores pálidos y cualquier material donde se sospeche que contiene abrillantador fluorescente. Los resultados se registran en comparación con la escala de calificación del cliente y, cuando se requiere un valor numérico, la evaluación visual se verifica con una medición instrumental de la diferencia de color. Los dos son complementarios: el instrumento da un número repetible que sobrevive al envío por correo electrónico, y el gabinete da el juicio que un ser humano realmente hará mientras sostiene el producto.

El problema de las bolsas soldadas del que nadie te advierte

Hay un problema de color específico de la construcción soldada por alta frecuencia y detecta nuevos programas con regularidad.

La soldadura es un proceso térmico. El polímero en la línea de soldadura se lleva a la temperatura de fusión y luego se enfría bajo presión, y algunos sistemas de pigmentos cambian cuando eso sucede. Un TPU gris oscuro puede adquirir un tono marrón tenue a lo largo de la costura de soldadura. Un rojo saturado puede volverse un poco más oscuro en la banda soldada. En un bolso con costuras largas y prominentes, esa banda no es un defecto que el comprador perdonará como característica del proceso: se lee como dos tonos de material en un producto.

El gabinete es donde esto queda atrapado, y queda atrapado al comparar un cupón soldado con material no soldado del mismo rollo bajo las seis fuentes, no solo bajo la luz del día. Cuando aparece un cambio, es una cuestión de parámetro de soldadura y se remonta a la ingeniería con eldatos de la prueba de peladopara el mismo parámetro establecido al lado, porque reducir el tiempo de permanencia para proteger el color también reducirá la fuerza de unión si se hace sin cuidado. La ventana que satisface ambas cosas es más estrecha que la ventana que satisface a cualquiera de ellas por separado, y encontrarla es una gran parte de en qué consiste realmente el desarrollo de un nuevo material.

El mismo gabinete también clasifica los resultados de tinción delProbador de solidez del color al frotar, ya que la gradación en escala de grises es en sí misma una comparación visual y no tiene sentido bajo una iluminación no controlada, y se utiliza para comprobar el color después de lacámara de temperatura y humedadha envejecido un conjunto de materiales. El envejecimiento por calor y humedad no sólo afecta a las propiedades mecánicas. Cambia de color, y un negro que se ha vuelto ligeramente bronceado después de setenta y dos horas a temperatura elevada es la información que una marca quiere antes de comprometerse.

Qué debe especificar un comprador

La mayoría de las disputas sobre colores que vemos llegar de otros proveedores se remontan a una especificación de compra que dice "color que coincida con la muestra aprobada" y nada más. Esta frase no contiene iluminante, ni tolerancia, ni escala de calificaciones ni ninguna indicación sobre qué componentes deben coincidir con cuáles. Es un argumento a la espera de una fecha de entrega.

Una especificación que impide que el argumento nombre cuatro cosas. Primero, la iluminante de aprobación: normalmente D65, y si el producto se venderá en tiendas minoristas europeas o japonesas, D65 más TL84 o más CWF para el mercado estadounidense. En segundo lugar, la diferencia aceptable, ya sea como grado de escala de grises o como tolerancia numérica de diferencia de color. En tercer lugar, qué componentes se ajustan al color de la carrocería y cuáles se permiten que tengan un tono deliberadamente diferente, porque en una bolsa técnica las correas y el cuerpo a menudo no están destinados a coincidir y mantenerlos en un tono que nunca fue intencionado es una pérdida de tiempo para todos. En cuarto lugar, si se restringe el contenido de blanqueadores ópticos, lo cual es importante para cualquier producto blanco o pastel con una larga vida útil esperada en exteriores.

Con esos cuatro elementos en una especificación, la aprobación del color se convierte en una verificación. Sin ellos, se convierte en una negociación realizada por correo electrónico entre dos personas paradas bajo lámparas diferentes.

Preguntas frecuentes

¿No puede un espectrofotómetro reemplazar la caja de luz?

No, y no por el motivo que la gente espera. Un instrumento proporciona un número repetible bajo cualquier iluminante que usted le pide que calcule, y es mejor que el ojo humano para detectar pequeños cambios consistentes. Pero un pase numérico aún puede corresponder a una discrepancia visualmente obvia cuando el brillo, la textura o la estructura de la superficie difieren entre los dos materiales, lo que suele ocurrir cuando se compara una película soldada brillante con un tejido mate. Se necesitan ambas herramientas. El instrumento informa; el gabinete decide.

¿Por qué no podemos simplemente aprobar el color en exteriores a la luz del día?

Porque la luz del día no es una sola cosa. Su espectro cambia con la hora del día, la estación, la latitud, la cobertura de nubes y lo que se refleja en él desde las superficies cercanas. Un color aprobado a las 10 a.m. bajo una fina nube y rechazado a las 4 p.m. bajo cielo despejado nunca fue aprobado con una referencia fija. D65 existe precisamente para que la referencia no se mueva.

¿Cómo se maneja a un cliente cuya muestra aprobada se ha desvanecido?

Los estándares físicos envejecen, especialmente las muestras textiles que han sido manipuladas y expuestas. Cuando un estándar aprobado es antiguo, lo señalamos en lugar de adaptarlo silenciosamente: hacer coincidir una nueva producción con una referencia descolorida genera el desvanecimiento en los productos. La resolución habitual es una norma reeditada o un objetivo numérico acordado con respecto a la especificación original.

¿El gabinete necesita calibración?

El gabinete en sí no tiene ningún elemento de medición para calibrar, pero la condición de la lámpara es el control equivalente. Las horas de lámpara se registran en el medidor incorporado y los tubos se reemplazan según las horas acumuladas en lugar de cuando fallan, ya que la deriva espectral precede al desgaste por un amplio margen. Los registros de reemplazo de lámparas forman parte del archivo del equipo y están disponibles para los auditores visitantes junto con los certificados de calibración de los instrumentos de medición en el laboratorio.

¿Se verifica el color una vez o durante toda la producción?

A lo largo de. La inmersión en laboratorio y la aprobación del primer artículo establecen el objetivo; la inspección del material entrante compara cada rollo y cada lote de correas; Las comprobaciones durante el proceso detectan desviaciones entre lotes de materiales dentro de un pedido. La variación de color entre dos rollos de película nominalmente idéntica es tan común que tratar la aprobación como un evento único es la forma en que un envío termina con dos tonos de la misma bolsa en una caja.

¿Dónde se ubica esto en la serie?

Este gabinete cierra un circuito que recorre la mayor parte del laboratorio. Gradua la tinción producida por elprobador de abrasión, lee los resultados del trabajo de solidez del color, verifica los conjuntos de materiales antes y después del envejecimiento ambiental y verifica que los parámetros de soldadura sean nuestros.oscilación y prueba de resistencia de la cremalleravalidar por su resistencia no se han comprado a costa de la apariencia. La resistencia y la apariencia no son variables independientes en la construcción soldada, y el instrumento que las mantiene honestas es el que no tiene ninguna pieza móvil.

Sealock ha estado fabricando equipos impermeables soldados por alta frecuencia durante más de veinte años en Dongguan, China y la ciudad de Ho Chi Minh, Vietnam. Si desea conocer nuestro protocolo de aprobación de color o desea que el lenguaje de iluminancia y tolerancia esté escrito en su propio acuerdo de calidad antes de que comience un programa, escriba ainfo@sealock.com.hk.
