El número que decide si una soldadura es realmente una soldadura

Cuarto de una serie del laboratorio Sealock: el probador de tracción y pelado, y un informe real, con cifras reales, de un martes por la mañana de junio.

DONGGUAN, China — [Día del mes], 2026— Todo lo que construye esta empresa se basa en una afirmación: que dos piezas de tela recubierta, fusionadas mediante soldadura de alta frecuencia, se comportarán como una sola pieza de material durante la vida útil del producto. Cada bolsa seca, cada hielera, cada boya inflable es esa afirmación que se repite unos cientos de veces alrededor de una costura.

Es una afirmación que no se puede verificar mirando. Una soldadura perfecta y una soldadura marginal parecen idénticas desde el exterior; la diferencia solo aparece meses después, cuando la marginal comienza a desprenderse en las manos de un cliente. Es por eso que existe la máquina en este artículo y por qué, de todo lo que hay en nuestro laboratorio, es la que mide más directamente si nuestro proceso central está funcionando.

Separa la soldadura y te dice exactamente qué tan duro tuvo que intentarlo.

¿Qué mide realmente la fuerza de pelado?

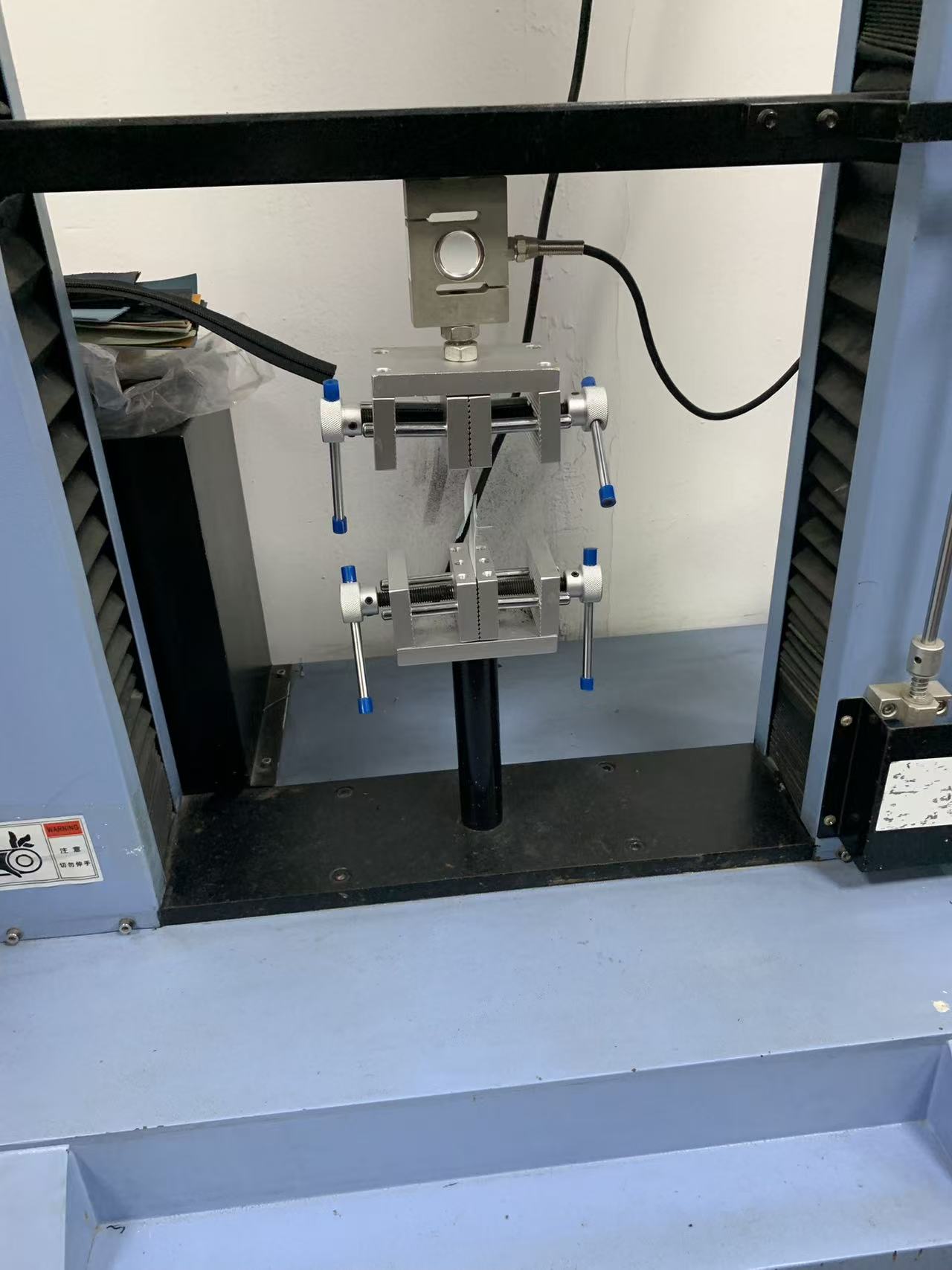

Tome una muestra soldada o laminada, agarre las dos capas con mandíbulas opuestas y sepárelas a una velocidad controlada. La celda de carga registra la fuerza requerida, continuamente, durante toda la separación. Esa fuerza (en kilogramos de fuerza o newtons por milímetro de ancho) es la resistencia al despegado y es el número más honesto disponible sobre la calidad de una unión.

Para nosotros es importante en dos lugares distintos. La primera es la soldadura en sí: con qué fuerza la soldadura de alta frecuencia ha fusionado dos paneles. Una soldadura que se enfrió un poco se ve bien y se pela temprano; esta prueba es lo que detecta eso antes de que se convierta en un lote de producción. El segundo es la propia construcción del material: las telas recubiertas y laminadas son en sí mismas conjuntos unidos (un recubrimiento o película adherida a una tela base) y si esa laminación se delamina, la tela falla desde el interior, independientemente de qué tan bien la soldemos. Ambos se hacen la prueba aquí y ambos tienen que aprobar.

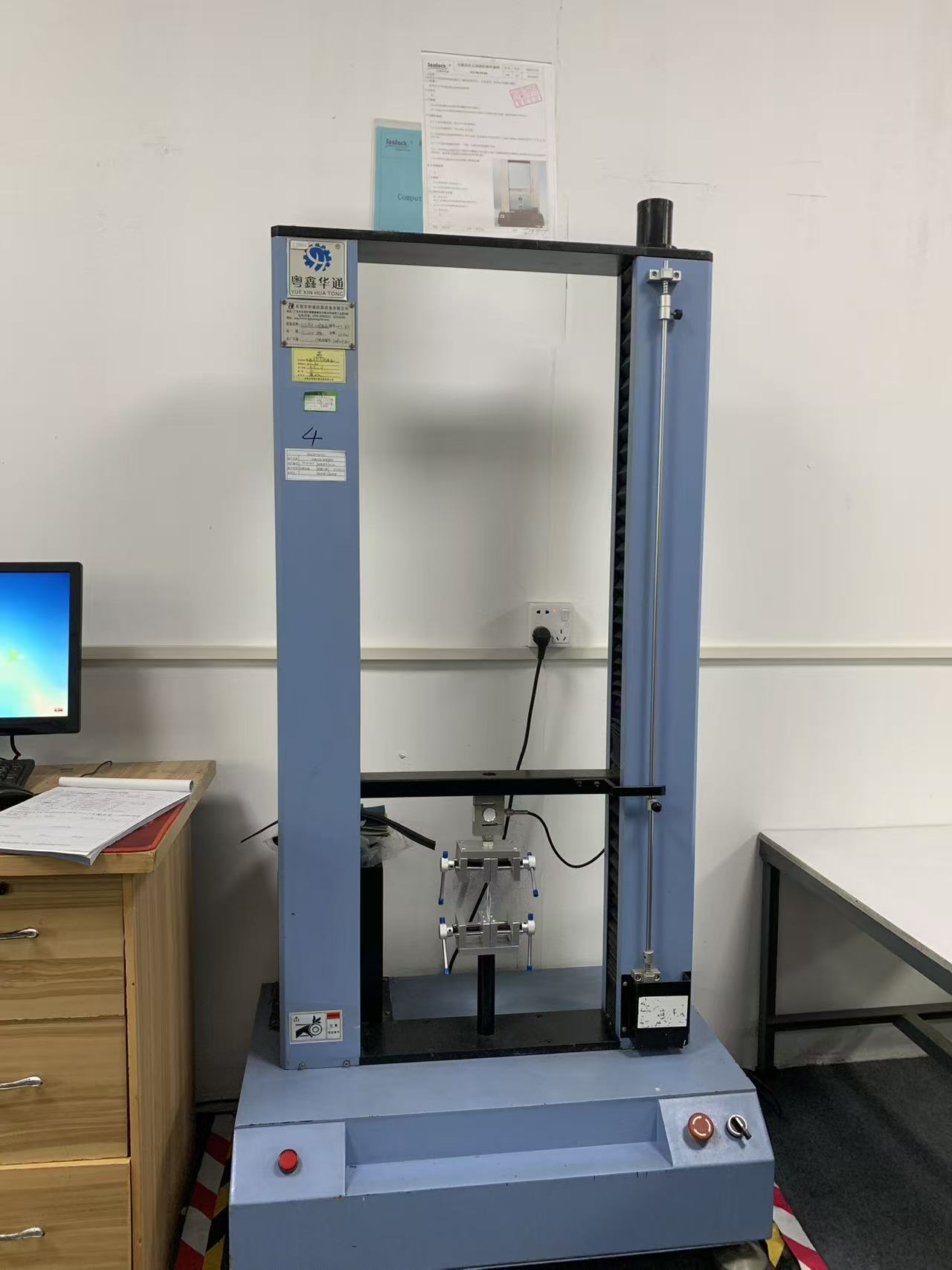

La misma máquina también realiza pruebas de tracción y desgarro, por lo que sus fijaciones cambian dependiendo de lo que se sujeta en ellas. Pero el pelado es la prueba que habla más directamente de a qué se dedica esta fábrica.

Un reportaje real, de las 10:09 de la mañana de un martes

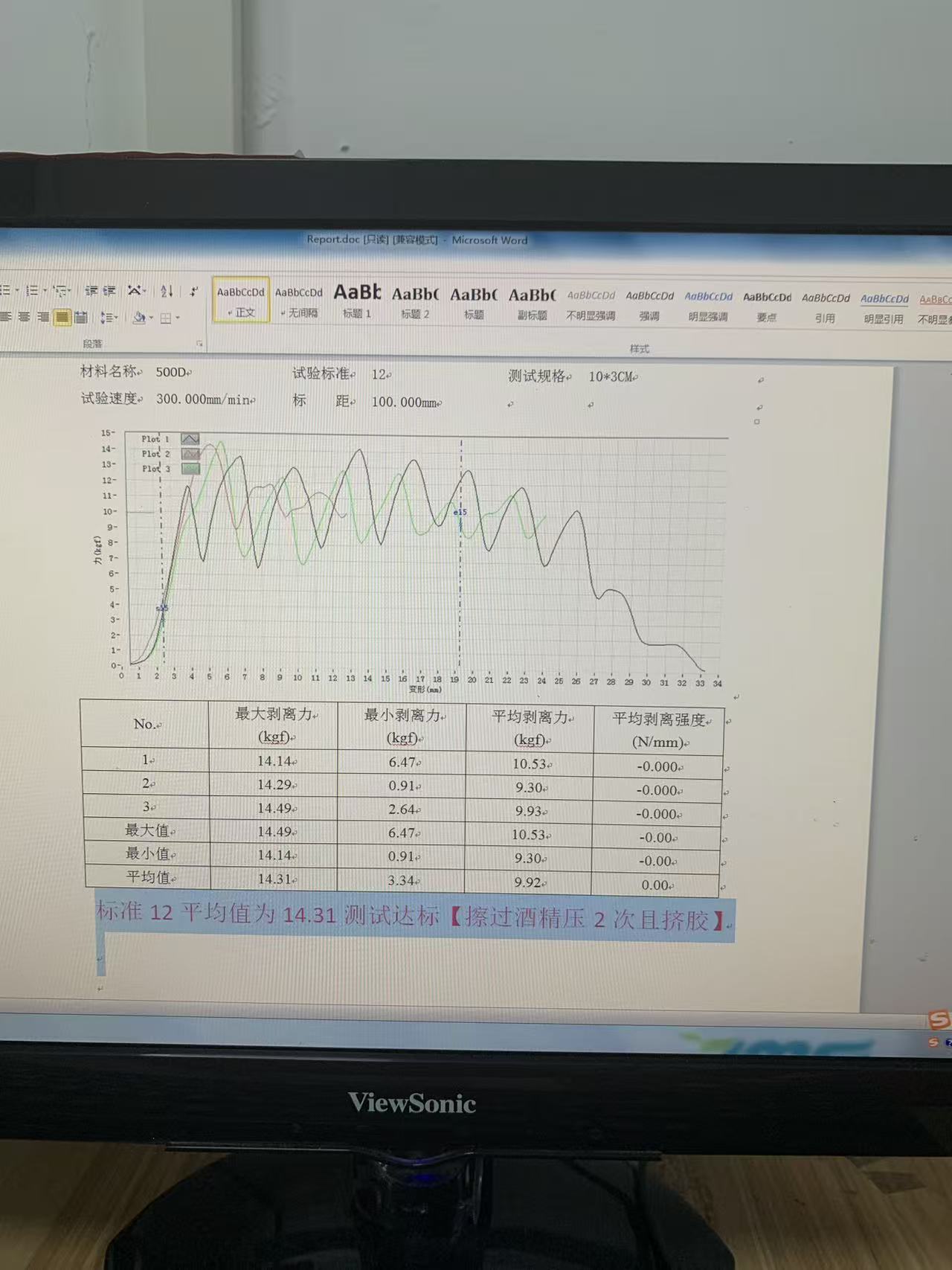

En lugar de describir esto de manera abstracta, aquí hay una ejecución real de nuestro laboratorio, fechada el 10 de junio de 2026 a las 10:09, en un material 500D para un programa de cliente.

Los parámetros de prueba: tamaño de la muestra 10 × 3 cm, longitud de calibre 100 mm, velocidad de prueba 300 mm/min. Se analizaron tres muestras, no una, porque el resultado de un solo pelado casi no tiene sentido.

Los resultados, en kilogramos-fuerza:

• Muestra 1:máximo 14,14, mínimo 6,47, promedio 10,53
• Muestra 2:máximo 14,29, mínimo 0,91, promedio 9,30
• Muestra 3:máximo 14,49, mínimo 2,64, promedio 9,93
• Entre los tres:máximo máximo 14,49, media de los máximos 14,31, media de los promedios 9,92

Y luego la línea que importa, escrita al final del informe por el operador:Frente al valor estándar 12, el promedio es 14,31: pases de prueba.

Ese "estándar 12" no se inventa en el acto. Proviene del estándar de aceptación interno controlado por revisiones que mencionamos al final del último artículo de esta serie: una tabla que enumera el valor de pelado mínimo aceptable para cada material que utilizamos habitualmente: TPU 1680D, TPU de doble cara 840D, TPU de una y dos caras 600D, PVC y laminados recubiertos, cada uno con su propio número. La prueba produce un resultado; el estándar decide si ese resultado es bueno. Tener ambos, escritos antes de la prueba y no después, es el objetivo.

Por qué la curva es irregular y por qué esa es la parte interesante

Mire las curvas de fuerza en ese informe y no verá una línea suave. Verá un diente de sierra: la fuerza sube a alrededor de 14, vuelve a caer a 7, vuelve a subir, una y otra vez a lo largo de la muestra, antes de finalmente disminuir al final.

Esa forma no es ruido y no es un fallo de la máquina. Así es como se ve realmente el pelado. Un vínculo no se libera de manera uniforme; se libera en una serie de pequeños fallos progresivos, cada uno de los cuales requiere fuerza para iniciarse y luego aliviarse brevemente a medida que se propaga. Los picos son donde el vínculo resistió; los canales son donde se suelta una sección.

Precisamente por eso el informe registra el máximo, el mínimo y el promedio de cada muestra. El máximo le indica el mejor caso del bono. La media te indica su comportamiento típico a lo largo de todo el peeling. Y el mínimo (obsérvese el espécimen 2, donde la fuerza cayó a 0,91 kgf) indica el peor punto en ese espécimen, que es el número que más debería preocupar a un pesimista, porque un vínculo falla donde es más débil, no donde es más fuerte.

Tres especímenes, tres conjuntos de esas figuras y un estándar con el que compararlas. Ese es un resultado. Un número de un ejemplar es una anécdota.

El corchete al final del informe.

Hay un detalle en ese informe que vale la pena mencionar, porque dice algo sobre cómo piensa este laboratorio. Después de la decisión de aprobación, el operador registró la preparación de la muestra entre paréntesis: se limpió con alcohol, se presionó dos veces y se exprimió el adhesivo.

En otras palabras, el resultado no se registra como una propiedad exclusiva del material. Está registrado como propiedad deeste material, unido de esta manera. La resistencia al pelado es siempre una función del proceso (limpieza de la superficie, presión, permanencia, cuánto adhesivo se aplicó) y un número que no dice qué proceso lo produjo no se puede reproducir ni discutir. Escribir la preparación junto al resultado es lo que convierte una medición en evidencia.

Las poco glamorosas condiciones que hacen válido el número

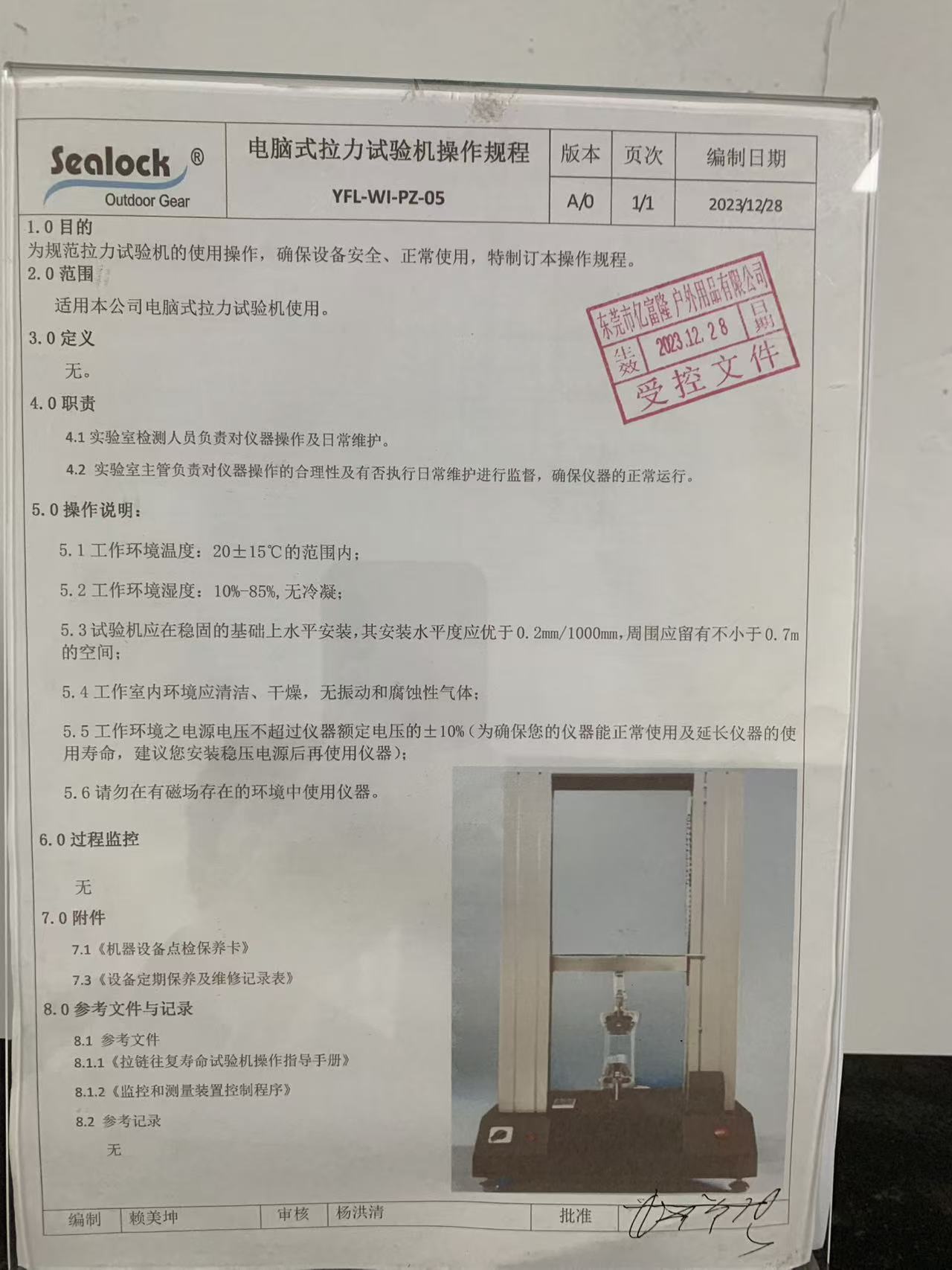

Este instrumento se ejecuta según el procedimiento controlado YFL-WI-PZ-05, revisión A/0 y, a diferencia de los otros procedimientos de esta serie, la mayor parte no se trata de botones en absoluto. Se trata de la habitación:

• Temperatura ambiente 20 ± 15 °C, humedad 10–85 % sin condensación. Los polímeros son sensibles a la temperatura; la misma soldadura probada en frío y en caliente no dará el mismo número.
• Instalado nivelado sobre una base estable, con una nivelación superior a 0,2 mm por 1.000 mm y un espacio libre de al menos 0,7 m alrededor de la máquina.
• Una habitación limpia, seca y libre de vibraciones y gases corrosivos.
• Tensión de alimentación dentro de ±10 % de la clasificación; se recomienda un estabilizador de tensión.
• No debe utilizarse cerca de campos magnéticos.

Nada de esto es glamoroso y todo soporta carga. Un marco de tracción que no está nivelado introduce cargas fuera del eje. Una celda de carga alimentaba derivas de energía inestables. La vibración agrega ruido a una señal que estás leyendo con dos decimales. La razón por la que estas cláusulas están en un documento controlado y no en la cabeza de alguien es que son invisibles: nada de una mala lectura parece malo.

Registrado, calibrado y trazable

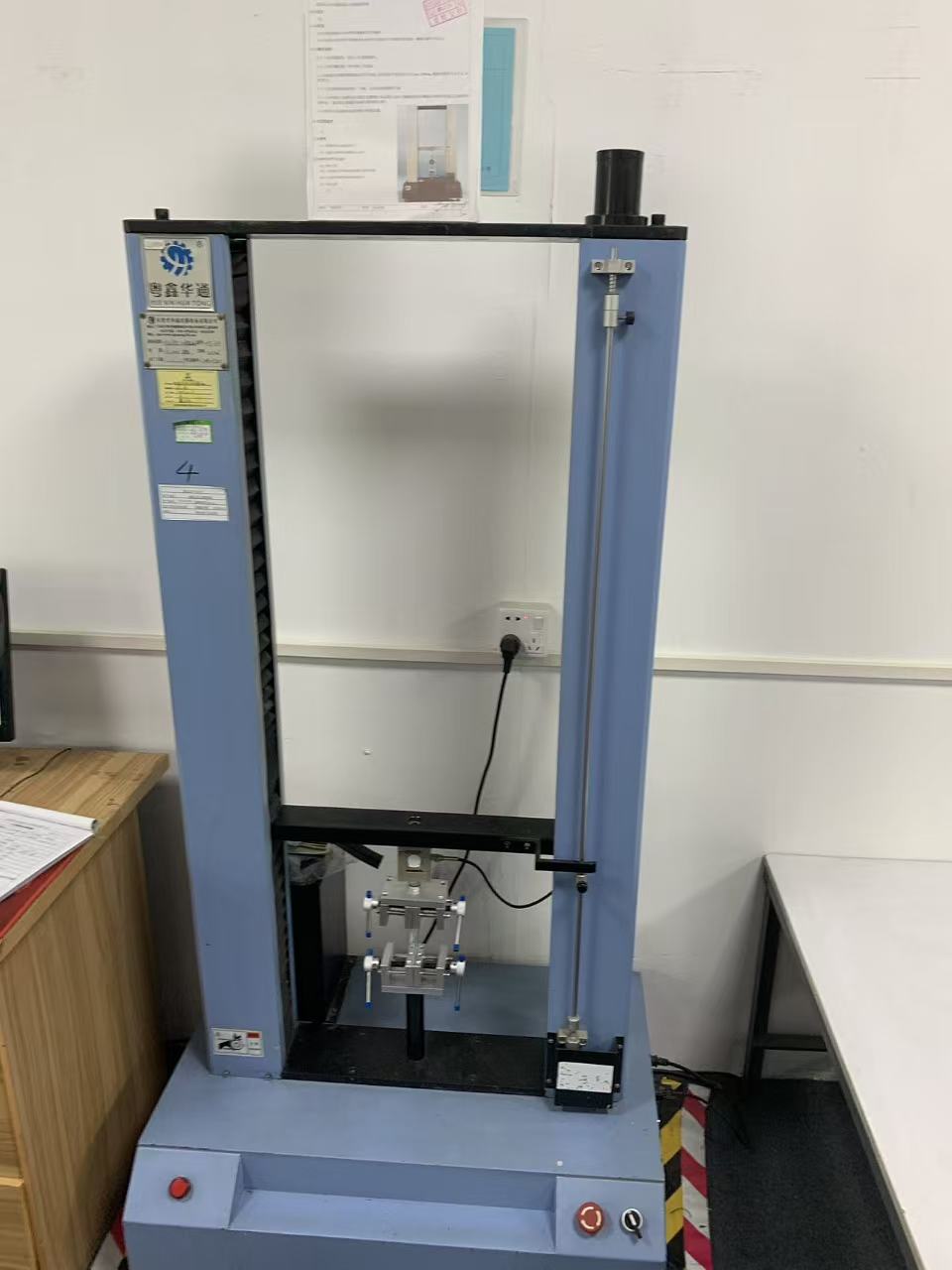

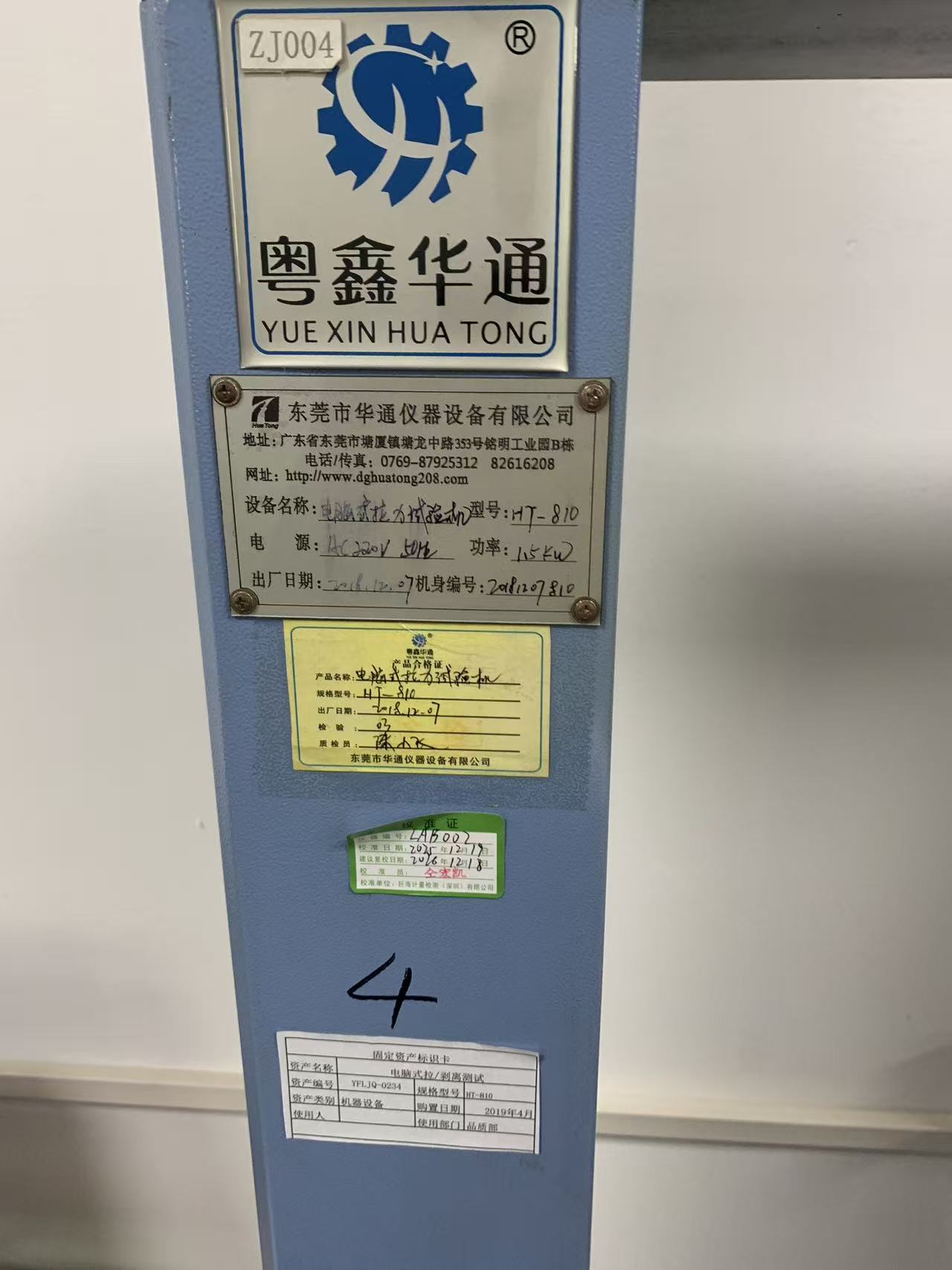

La columna de esta máquina lleva toda su historia en etiquetas. Placa de identificación del fabricante: modelo HT-810, CA 220 V / 50 Hz, 1,5 kW, fabricado el 7 de diciembre de 2018 con su número de serie. Al lado un certificado de inspección del fabricante. Tarjeta de activo que lo registra como activo de la empresa YFLJQ-0234, comprada en abril de 2019 y asignada al departamento de calidad. Una identificación de máquina, ZJ004, y un número de instrumento de laboratorio, LAB-002. Y una etiqueta de calibración: calibrado el 19 de diciembre de 2025, recalibración prevista el 18 de diciembre de 2026.

Para obtener un resultado de pelado, esto es más importante que para casi cualquier otra prueba en el laboratorio, porque la resistencia al pelado es un número sobre el cual el cliente actuará. Se trata de decisiones de aprobación de materiales, de negociaciones con proveedores y de si se envía un lote de producción. "14,31 kgf" pesa solo si la celda de carga que lo produjo fue verificada con una referencia por alguien fuera de este edificio, según un cronograma y con un certificado. De lo contrario, es un número que la máquina tenía ganas de mostrar ese día.

¿Qué hacemos realmente con él?

Día a día, esta máquina responde preguntas que de otro modo se resolverían mediante argumentos:

• Aprobación de materiales.Una fábrica ofrece un nuevo tejido recubierto o un equivalente más económico. ¿Su laminación cumple con nuestro estándar para esa construcción o se delamina por debajo de la línea?
• Validación de procesos.Después de un cambio en los parámetros de soldadura, las herramientas o el método de unión, ¿la unión aún se despega por encima del valor de aceptación? Así es como se aprueba un cambio de proceso en lugar de esperarse.
• Cheques de lote entrantes.Llega un envío de un material familiar. ¿Coincide con el estándar aprobado o algo ha cambiado silenciosamente en el sentido anterior?
• Especificaciones del cliente.Cuando una marca impone su propio requisito de pelado, realizamos pruebas de su número e informamos sobre ello.
• Investigación de fallas.Cuando algo sale mal, aquí es donde se descubre si el vínculo era débil o si el diseño exigía demasiado.

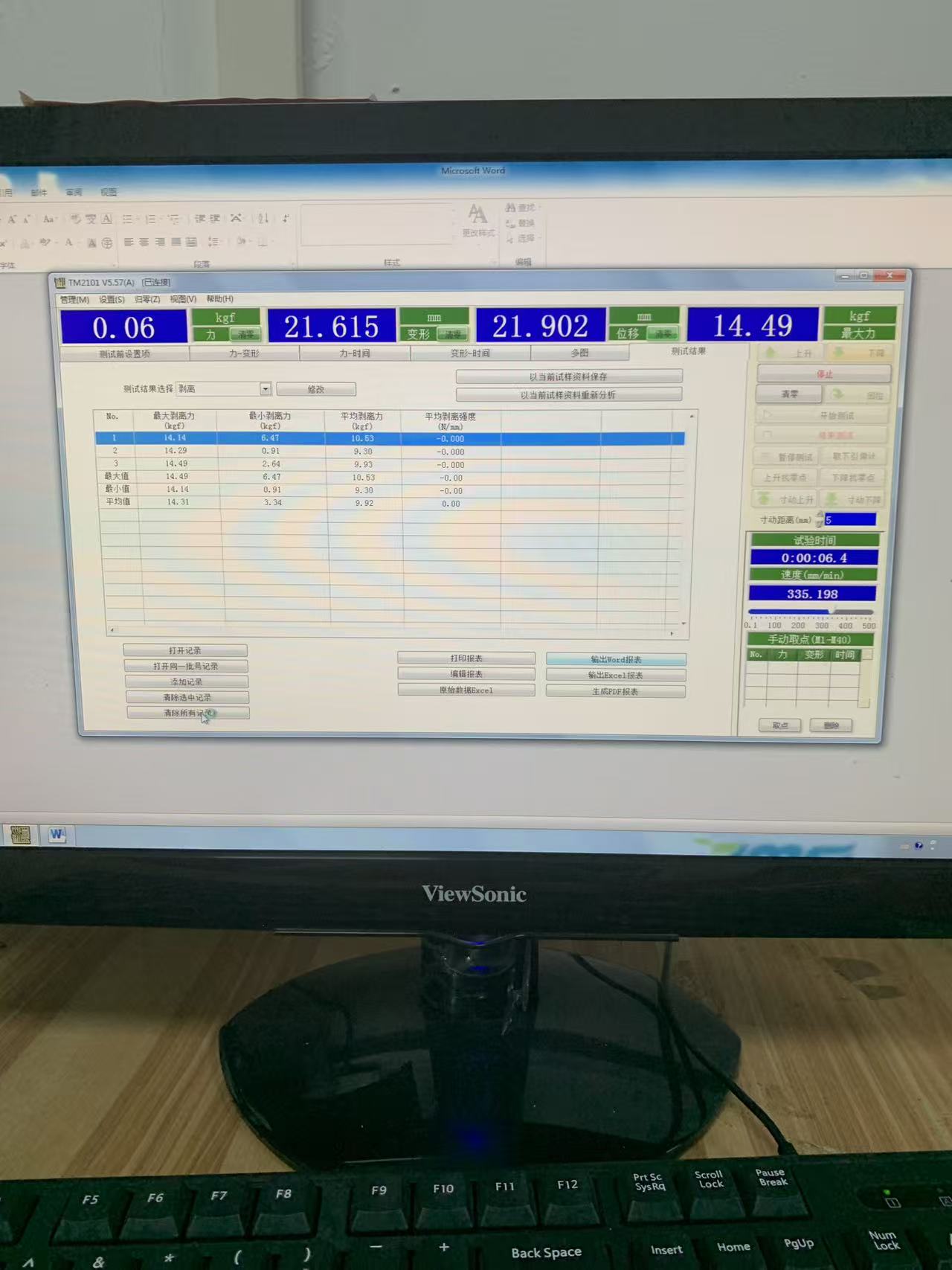

Los informes se exportan a Word, Excel o PDF directamente desde el software, lo que significa que cuando un cliente solicita los datos detrás de un reclamo, la respuesta es un archivo, no una confirmación.

Lo siguiente en esta serie: la caja estándar de combinación de colores de fuente de luz y la sorprendentemente difícil pregunta de si dos cosas son del mismo color.
