Dentro de una producción: cómo se construye una bolsa impermeable de alta visibilidad para motocicleta en Sealock

La mayoría de los recorridos por las fábricas son fotografías de pisos limpios. Esta es una producción en progreso: un programa de equipaje de motocicleta fluorescente de alta visibilidad que se mueve a través de nuestras instalaciones de Dongguan desde el panel soldado hasta la unidad terminada sometida a pruebas de aire. El color hace que sea inusualmente fácil de seguir: cada etapa de la secuencia es del mismo amarillo fluorescente, por lo que un solo recorrido por la línea muestra el producto ensamblándose frente a usted.

También es un programa útil para documentar, porque el equipaje de motocicleta se encuentra en el extremo exigente de lo que la construcción soldada impermeable tiene que sobrevivir. Una bolsa trasera o una bolsa sobre depósito está expuesta a la lluvia continua a velocidad de autopista, al rocío de la carretera que transporta arena y sal, a los rayos UV, a la vibración, al calor de la máquina que se encuentra debajo y a la tensión repetida de la correa contra una placa de montaje dura. Tiene que permanecer sellado durante todo eso y al mismo tiempo permanecer visible por la noche. Muy poco de lo que hace esto posible es visible en el producto terminado.

Primera etapa: soldadura de alta frecuencia

Todo lo que debe permanecer hermético en este producto está soldado, no cosido. La soldadura de alta frecuencia pasa un campo electromagnético a través del material recubierto de TPU, que excita las moléculas de polímero y genera calor desde el interior del material en lugar de aplicarlo desde el exterior. Bajo presión de matriz, las dos caras se fusionan en una única sección homogénea. No hay agujeros para las agujas que sellar después, ni cinta de costura que despegar en el tercer año.

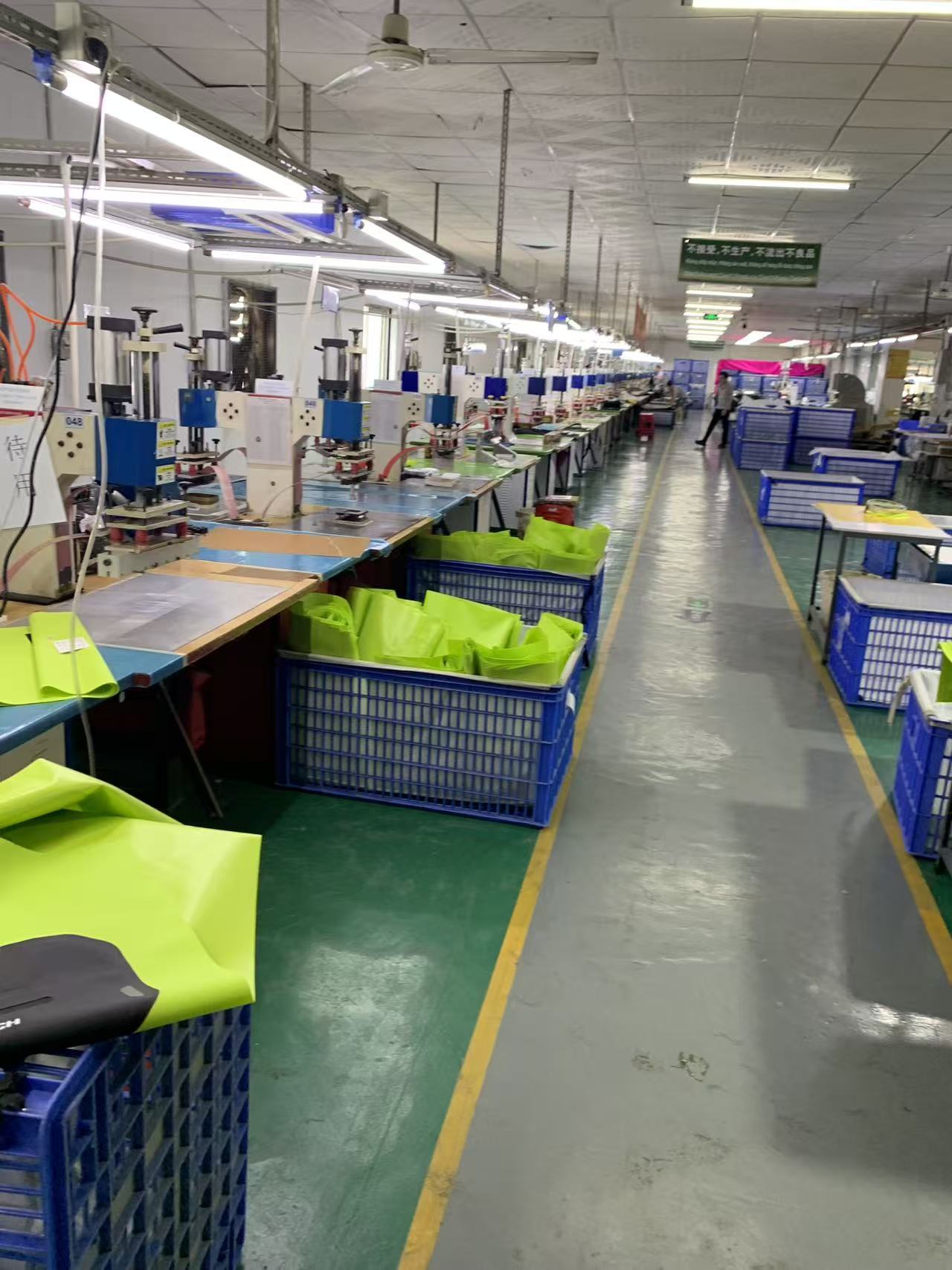

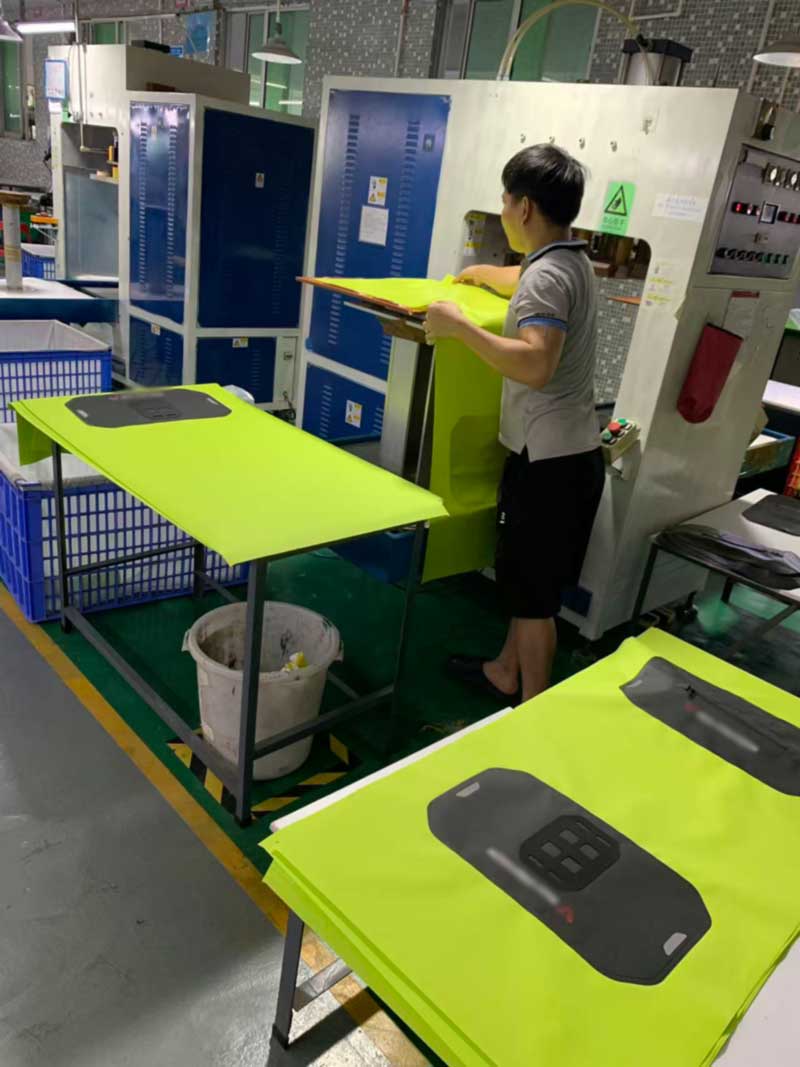

La línea ejecuta una estación por soldadura. Un operador coloca el panel cortado contra los topes del troquel, cierra la protección y hace funcionar la máquina; la matriz, el tiempo de permanencia, el ajuste de potencia y el tiempo de enfriamiento se fijan mediante una tarjeta de parámetros en la estación y no según el criterio del operador. Aquí es donde vive la disciplina. Una soldadura que tiene una fracción de poca potencia parece idéntica a una soldadura correcta, pasa un tirón casual y falla por desprendimiento en el borde de ataque en aproximadamente mil ciclos de carga. Ése es precisamente el fracaso de nuestraprueba de impacto de oscilaciónyprueba de resistencia al peladoexisten para capturar, y por qué los parámetros de soldadura se califican en cupones antes de que comience una orden de producción en lugar de ajustarse sobre la marcha.

Segunda etapa: costura del patrón para el refuerzo de carga.

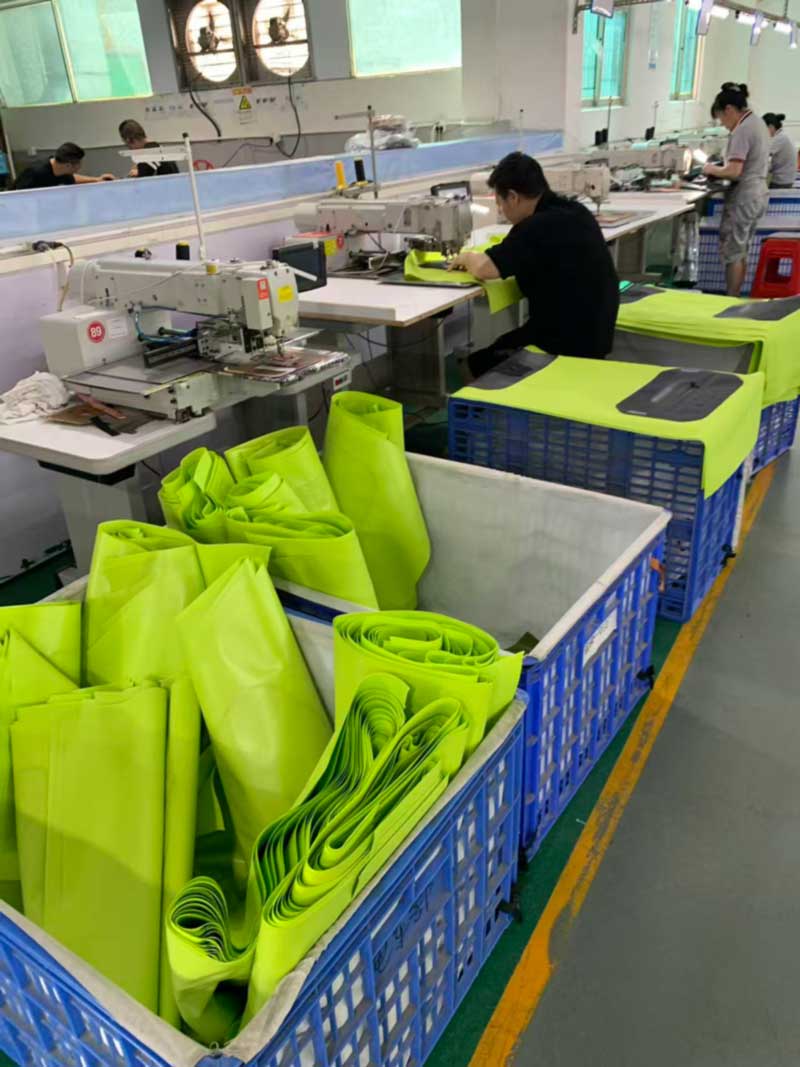

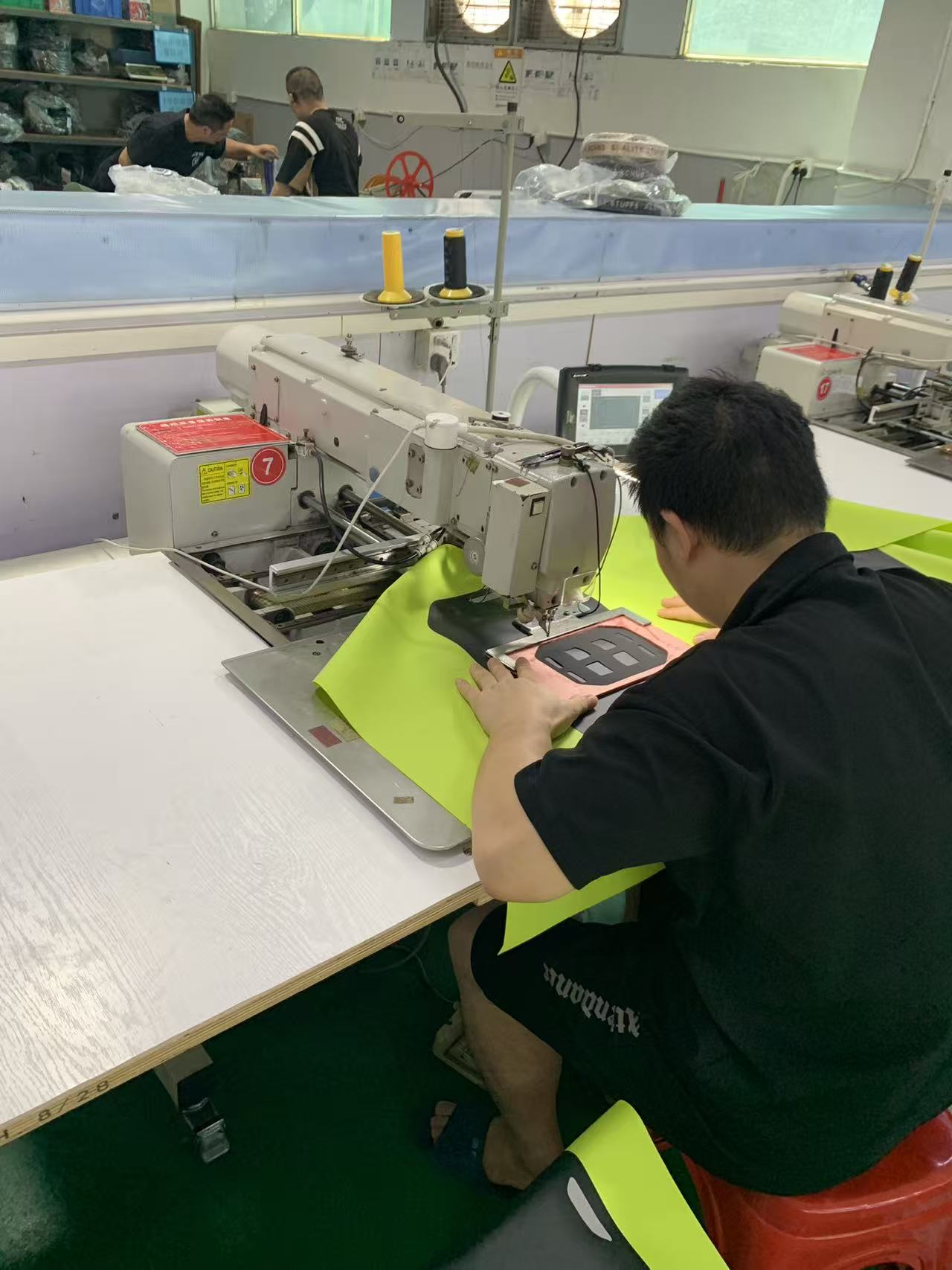

No todas las uniones de una bolsa impermeable deben soldarse y fingir lo contrario produce peores productos. En este programa, el panel de refuerzo oscuro que lleva el hardware de montaje se fija en una máquina de coser de patrones programable, que ejecuta una ruta de puntada almacenada idéntica en cada unidad.

El razonamiento es mecánico. Una unión soldada es extremadamente fuerte al corte y comparativamente vulnerable al pelado; una junta cosida distribuye cargas puntuales concentradas entre muchos puntos de anclaje y tolera los tirones repetidos en una sola dirección que aplica una correa de montaje. Cuando una ruta de carga es concentrada y cíclica (una placa de montaje, un anclaje de correa de punto duro), la costura supera a la soldadura, y cuando la unión debe ser hermética, la soldadura es la única respuesta honesta. El trabajo de ingeniería consiste en decidir cuál es cuál y luego asegurarse de que el área cosida quede fuera del sobre sellado o esté respaldada por una barrera soldada.

Una máquina programable importa aquí por una razón que no tiene nada que ver con la velocidad. La costura guiada a mano varía entre operadores y entre la primera y la cuatro centésima unidad de un turno. Una ruta almacenada no. Cuando el propio equipo de calidad de una marca saca tres unidades de diferentes cajas y compara las costuras de refuerzo, debería estar mirando el mismo producto tres veces.

Tercera etapa: montaje

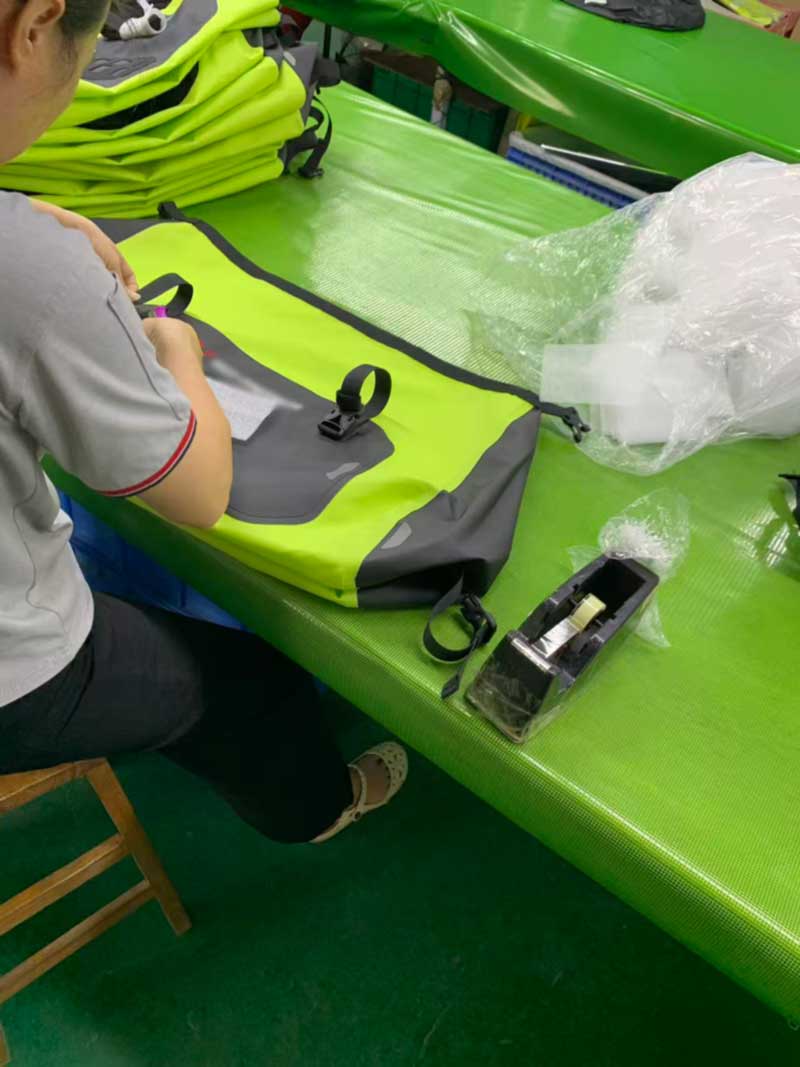

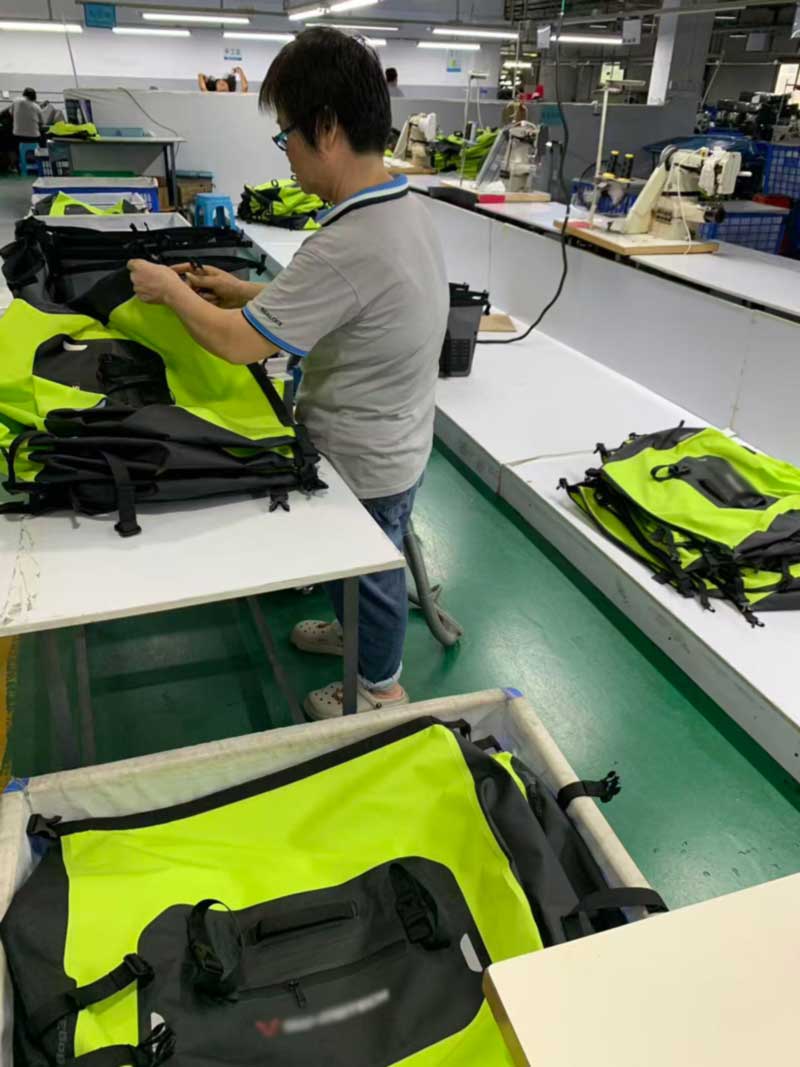

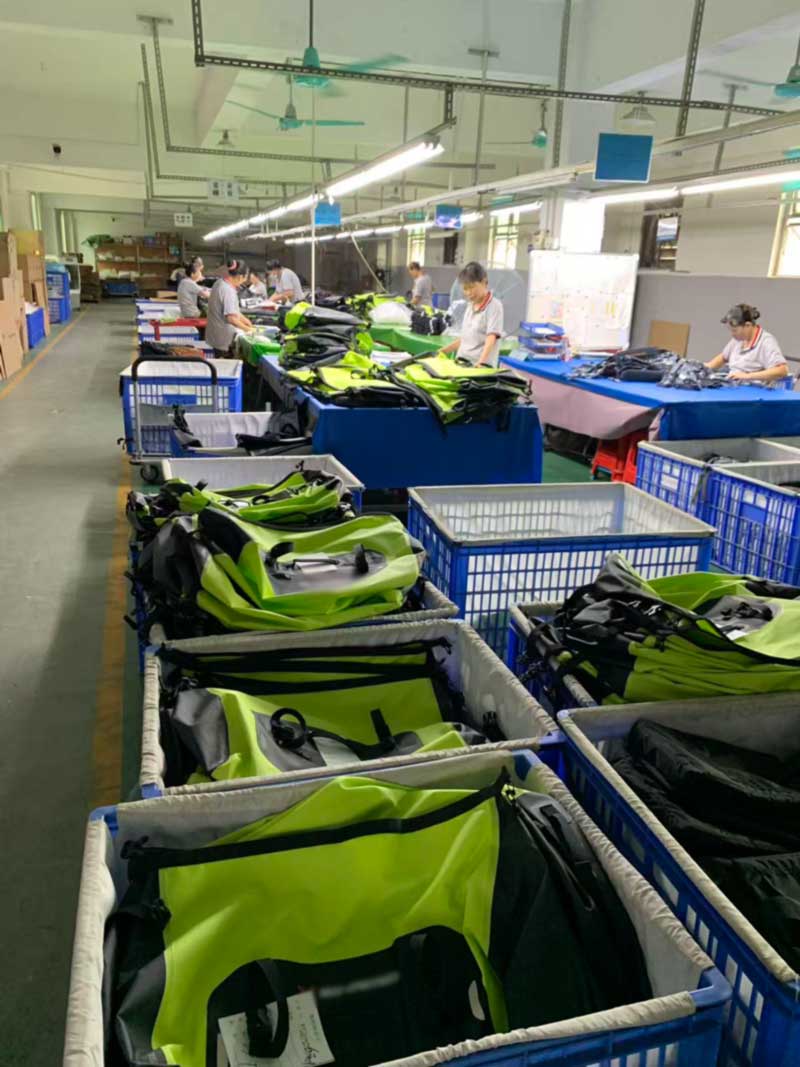

El ensamblaje es donde los componentes planos se convierten en una bolsa: del cuerpo a la base, el sistema de cierre, la estructura interna, la unión de los bordes, luego las correas, las hebillas, los ajustadores y los herrajes. Es la etapa que requiere más mano de obra en la línea y la que tiene más oportunidades de introducir un defecto que ninguna máquina detectará.

Dos prácticas hacen la mayor parte del trabajo aquí. El primero es el flujo de lote único: los componentes de un lote de producción viajan juntos en su propia caja y no se mezclan, de modo que si se encuentra un problema en la inspección final, se puede rastrear hasta un rollo de material específico, una estación de soldadura específica y un turno específico en lugar de "el pedido". La segunda es la inspección en línea en lugar de la inspección al final de la línea: el operador que ajusta el hardware verifica las soldaduras que está manejando, y una unidad con una costura sospechosa sale de la línea en ese punto en lugar de viajar hasta empacar antes de que alguien la mire.

Etapa cuatro: cada unidad se infla y se prueba contra fugas

Esta es la etapa que más vale la pena fotografiar y la que con mayor frecuencia se salta en otros lugares.

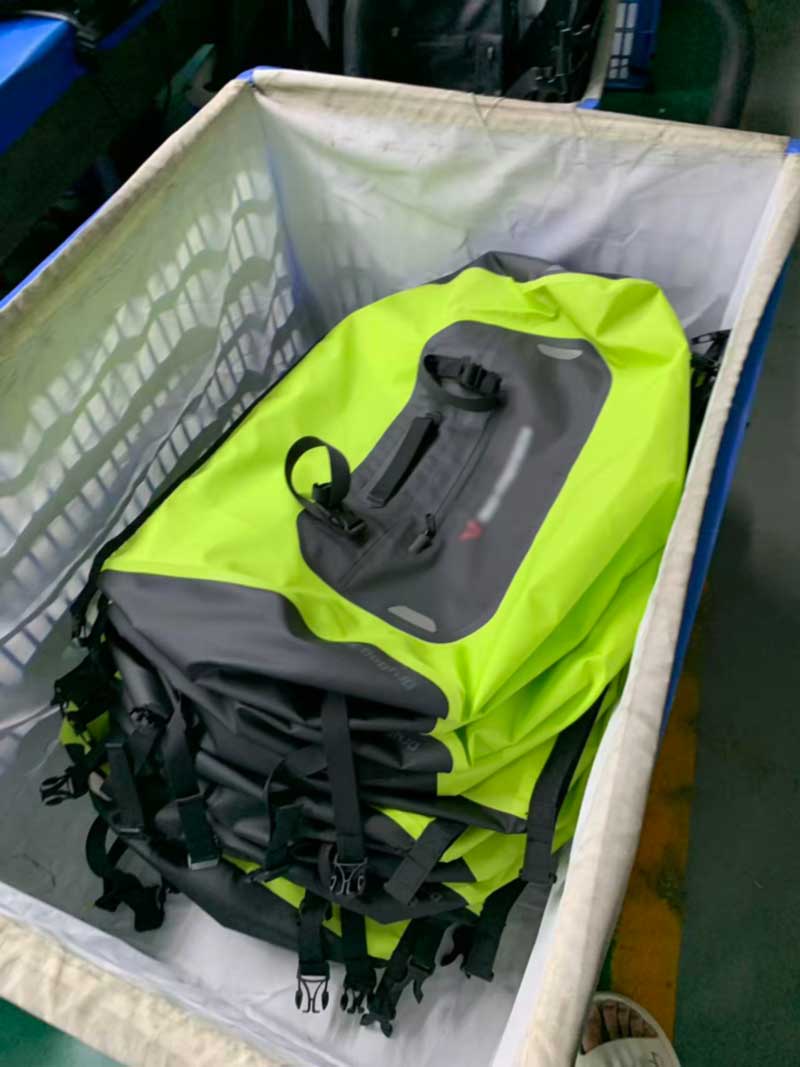

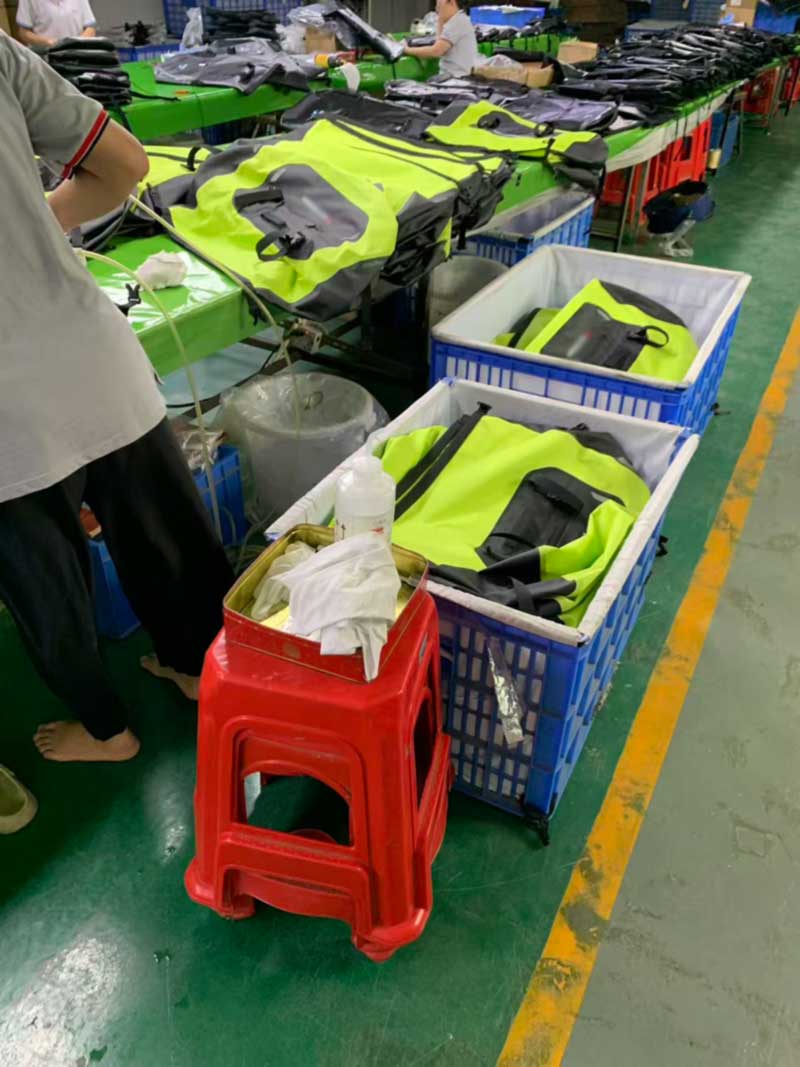

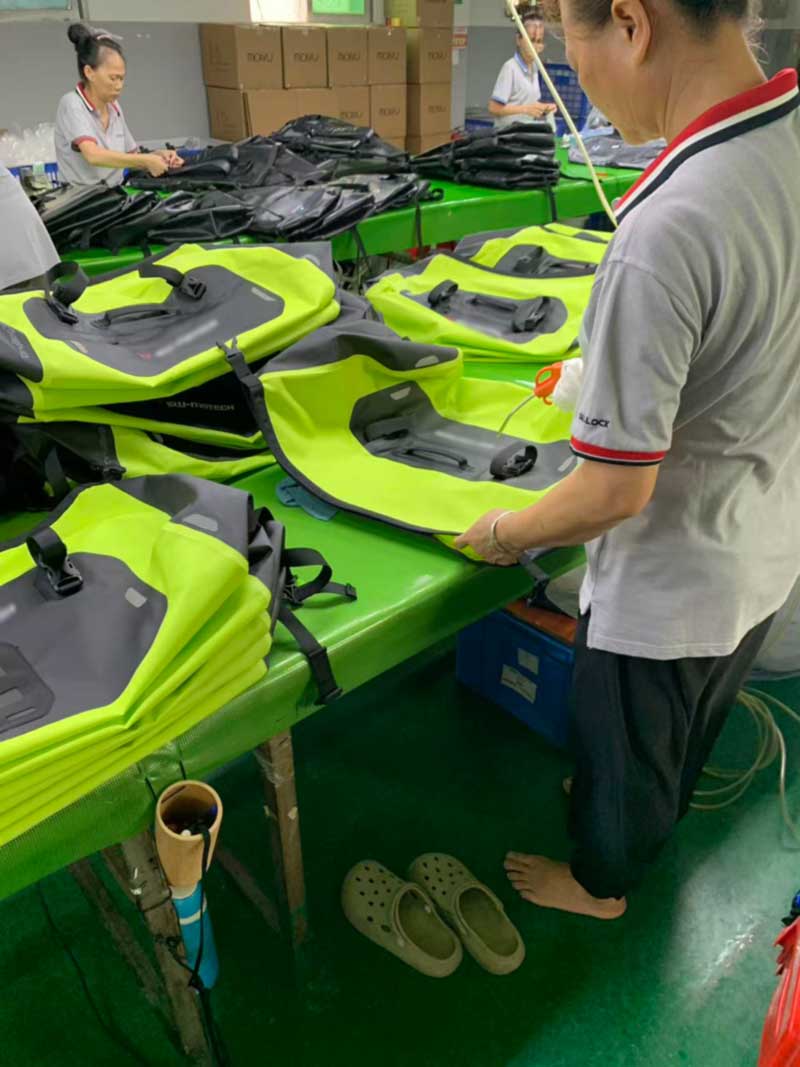

Cada bolsa terminada se sella, se infla a través de una línea de aire y se verifica si hay fugas. No es una muestra. No es el primer artículo. Cada unidad. Una bolsa inflada pone cada soldadura bajo presión interna simultánea, que es la forma más rápida de encontrar un orificio, un punto frío al final de un recorrido de soldadura, una muesca en el borde del troquel o una penetración de hardware que no se selló adecuadamente. Una bolsa que mantiene presión tiene un sobre sellado continuo e intacto; una bolsa que no lo hace, no lo hace, y ninguna inspección visual sustituye esa respuesta binaria.

La razón por la que esto es importante desde el punto de vista comercial es sencilla. La entrada de agua es el único modo de fallo al que un producto resistente al agua no puede sobrevivir en términos de reputación. Un panel desgastado es una queja; una computadora portátil empapada o un saco de dormir mojado al final de un viaje mojado es una devolución, una revisión y un cliente perdido. El muestreo estadístico es apropiado para atributos dimensionales y cosméticos. No es apropiado para el único atributo que da nombre a todo el producto.

Más allá de la prueba de aire al 100 %, el producto del programa se extrae para la batería de laboratorio: pruebas de inmersión o pulverización hasta el nivel de protección nominal del producto, además de comprobaciones mecánicas y ambientales que incluyenciclo de cremallera bajo carga, resistencia a la abrasión, yenvejecimiento por calor y humedadpara conjuntos de materiales que han cambiado desde el último pedido.

Una nota sobre el color

El fluorescente de alta visibilidad es uno de los colores más difíciles de utilizar de manera consistente. Los pigmentos fluorescentes son menos estables que los convencionales, cambian notablemente entre lotes de material y cambian dramáticamente de apariencia bajo diferentes luces, que es el objetivo del color y también la razón por la que un cliente que aprueba una pantalla bajo la iluminación de la oficina puede verse desagradablemente sorprendido por la producción bajo la luz del día. Cada rollo en este programa se compara con el estándar aprobado bajo iluminación controlada en nuestrogabinete de fuente de luz estándarantes de cortarlo, y los cupones soldados se vuelven a verificar después, porque el calor del ciclo de soldadura en sí puede desplazar un pigmento fluorescente en la costura.

Cómo se ve esto desde el lado del comprador

Un programa como este se basa en decisiones tomadas meses antes de soldar el primer panel: qué uniones se sueldan y cuáles se cosen, qué parámetros de soldadura se calificaron en los cupones y con qué resistencia al pelado, qué lotes de hardware pasaron las pruebas de corrosión, con qué iluminante se aprobó el color y si la prueba de fugas del 100% está escrita en el acuerdo de calidad o simplemente se asume. Ninguna de esas decisiones es visible en una fotografía de un bolso terminado. Todos ellos determinan si el producto sigue siendo estanco al tercer año.

Sealock ha estado fabricando equipos impermeables soldados por alta frecuencia durante más de veinte años, con instalaciones en Dongguan, China y la ciudad de Ho Chi Minh, Vietnam, sirviendo a marcas de actividades al aire libre, marinas, deportes motorizados y estilo de vida en todo el mundo. Para consultas sobre OEM y ODM, o para discutir un programa propio, escriba ainfo@sealock.com.hk.
