Cada bolsa se infla antes de enviarse: prueba de fugas de aire en una bolsa de viaje soldada IPX7

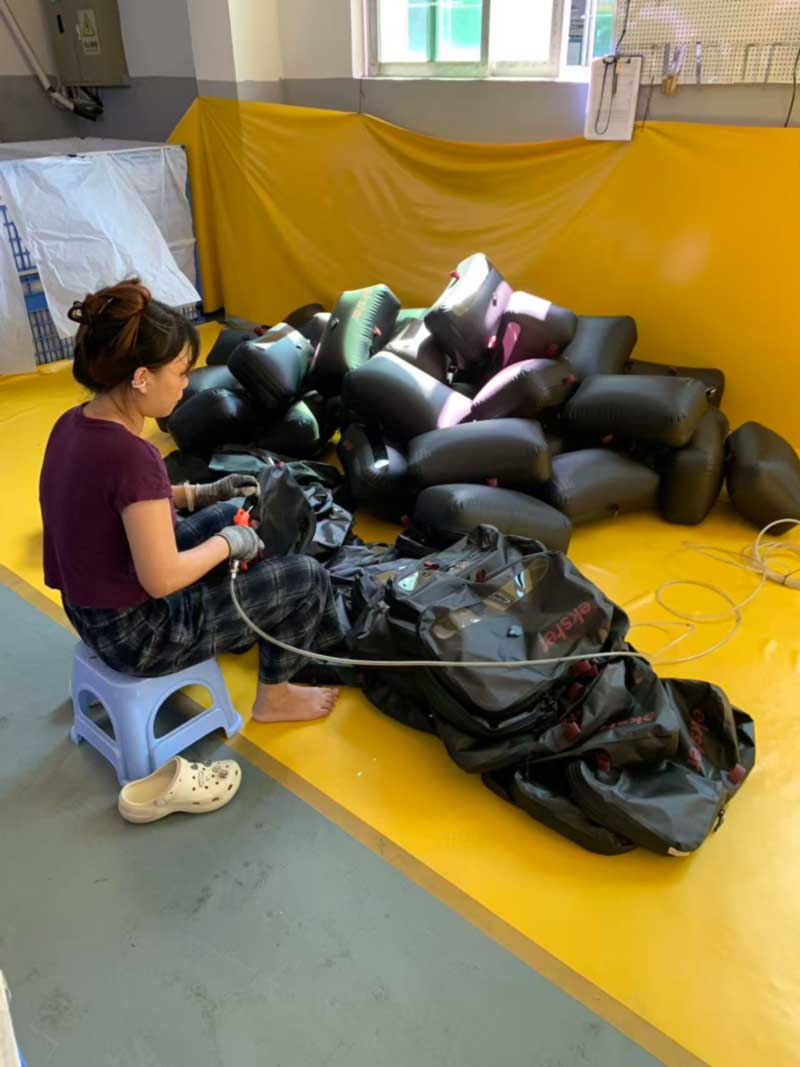

Este mes, pase por el área de pruebas en nuestro piso de Dongguan y lo primero que verá es una pila de bolsas negras que le llegan hasta la cintura, infladas como globos, cada una tensa, cada una con una pequeña válvula gris en la cara. Un operador se sienta a su lado con una pistola de aire comprimido, revisando una pila de bolsas planas en el suelo y añadiendo a la pila.

Parece extraño. Es la inspección más importante del edificio.

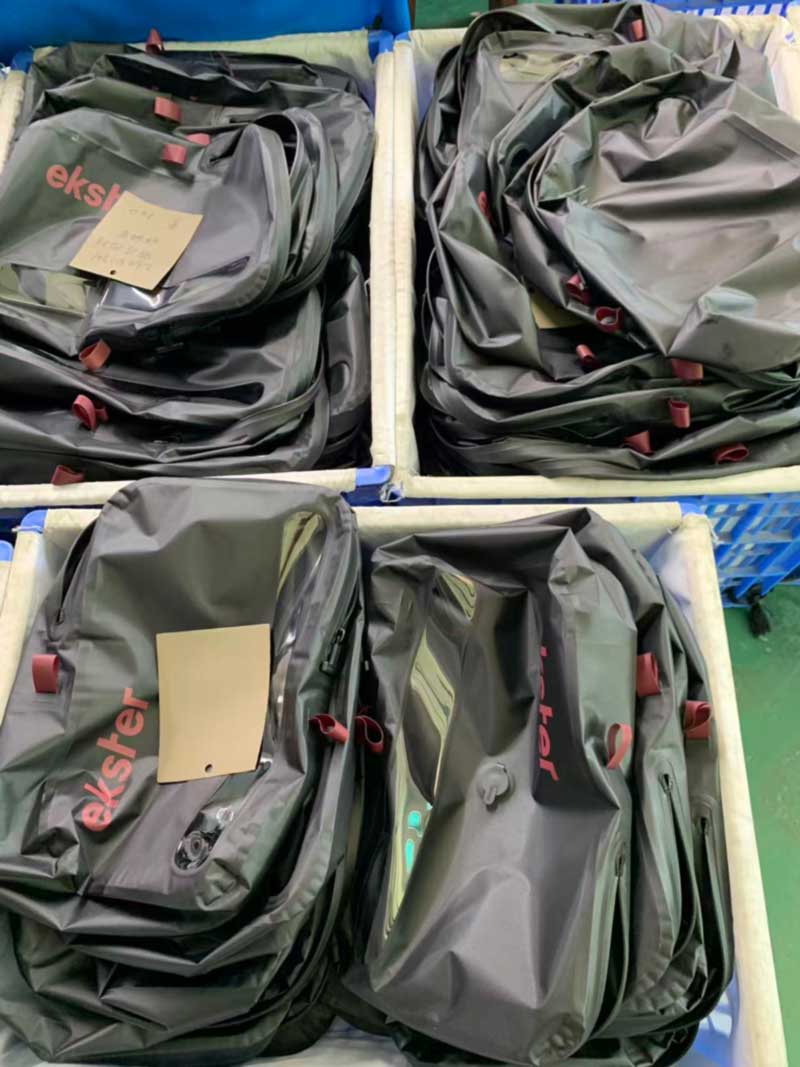

El pedido es una bolsa de viaje hermética totalmente soldada para Ekster, la marca con sede en los Países Bajos que pasó de las carteras inteligentes al equipo de viaje. La bolsa tiene una carcasa soldada, una cremallera hermética y una válvula de aire integrada, y tiene clasificación IPX7. Esa combinación es lo que hace que la prueba de inflación sea necesaria y no decorativa.

Una bolsa hermética es más dura que una impermeable

La mayoría de bolsas impermeables sólo tienen que impedir la entrada de agua líquida del exterior. Este tiene que retener el aire, porque la válvula existe para que el usuario pueda comprimir el contenido y porque la cremallera hermética es lo que lleva el reclamo IPX7.

Esos son problemas de ingeniería diferentes y la versión aérea es estrictamente más difícil. Una soldadura que se ha fusionado en el noventa y ocho por ciento de su ancho impedirá la entrada de lluvia durante años. La misma soldadura purgará aire a través del dos por ciento restante, lenta e invisiblemente, y el cliente lo descubre cuando la bolsa que comprimieron el domingo vuelve a estar blanda el lunes. El agua tiene tensión superficial y necesita un camino de cierto tamaño; el aire no. En cualquier lugar donde la costura de un panel, el soporte de una válvula, el parche de una correa o el tope de una cremallera estén ligeramente poco soldados, el aire los encuentra.

Entonces, en esta construcción, la prueba de aire no es un sustituto de la prueba de agua. Es una prueba más estricta que resulta más rápida y económica de realizar en cada unidad, y una bolsa que contiene aire retendrá cómodamente el agua.

Lo que realmente detecta la prueba

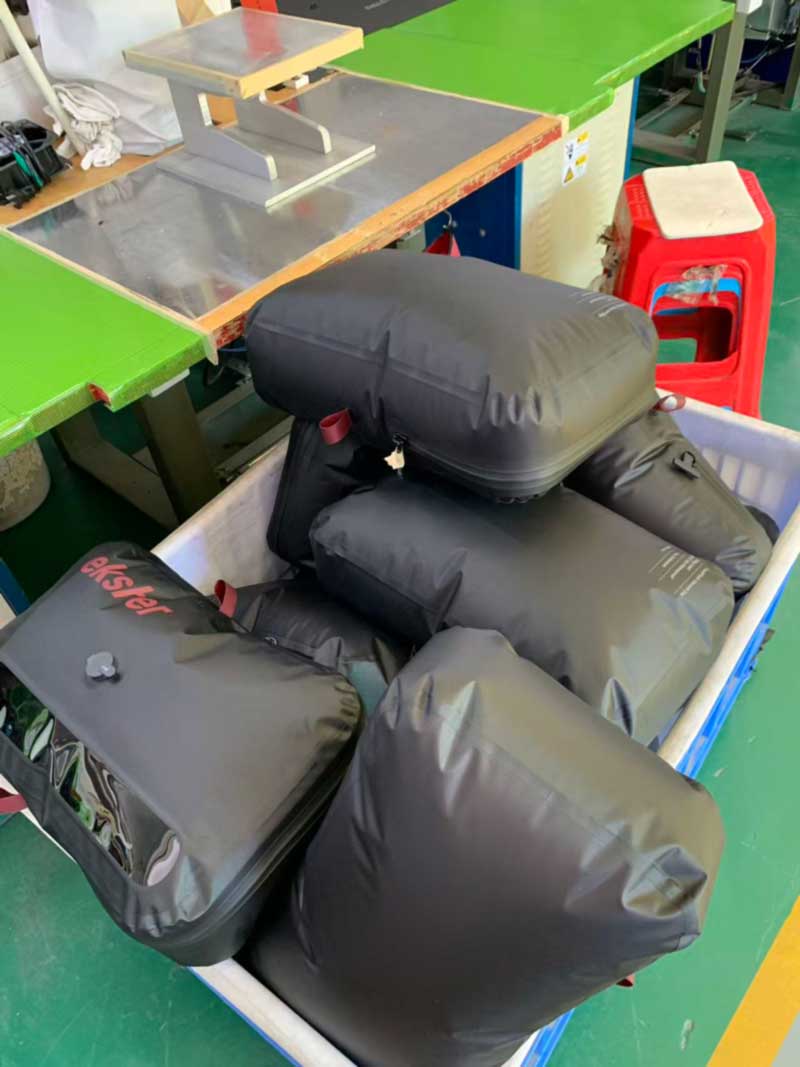

Cada bolsa se infla a través de su propia válvula y se deja en la pila mientras el operador trabaja con el lote. Esa estancia importa. Un defecto grave (una esquina sin soldar, una válvula mal colocada) aparece en segundos. Los defectos que cuestan dinero aparecen en cuestión de minutos: la bolsa que todavía está firme en la parte superior de la pila y notablemente más blanda veinte minutos después.

Los puntos de falla específicos que observamos en esta forma son aquellos en los que la construcción soldada siempre concentra la tensión: las esquinas donde convergen tres paneles y el electrodo tiene el contacto menos uniforme; el soporte de válvula, donde un componente rígido se une a una carcasa flexible; las terminaciones de cremallera, donde un sello lineal tiene que pasar a una costura soldada; y cualquier parche de correa o asa soldado a una cara que también lleve una costura debajo.

Las unidades que fallan regresan al banco de soldadura con el punto de fuga marcado en lugar de ser desechadas, lo cual es una de las ventajas prácticas de la soldadura de alta frecuencia sobre la construcción adhesiva: una breve nueva soldadura en una costura identificada es una reparación legítima, no un parche.

La verificación que el comprador puede realizar por sí mismo.

Les decimos a los compradores de construcciones herméticas que realicen el mismo control a su llegada, porque no necesita equipo y no es algo que una fábrica pueda evitar:

Abra una caja al azar. Coge una bolsa, evacua el aire por la válvula hasta que la cáscara se colapse sobre sí misma, ciérrala y déjala en algún lugar apartado durante veinticuatro horas. Vuelve al día siguiente. Si todavía está colapsado, las soldaduras, la válvula y la cremallera están haciendo su trabajo. Si se ha relajado hasta recuperar su forma original, algo en esa unidad se filtra y la pregunta sobre el tamaño de la muestra se convierte en la siguiente conversación.

Veinticuatro horas es deliberadamente generoso. Una bolsa que pasa un apretón de cinco minutos aún puede fallar durante la noche, y la noche a la mañana es más parecida a cómo se usa realmente el producto: empacada la noche antes de un vuelo, no inflada e inspeccionada en un banco.

Upstream: por qué la soldadura debe ser correcta a la primera

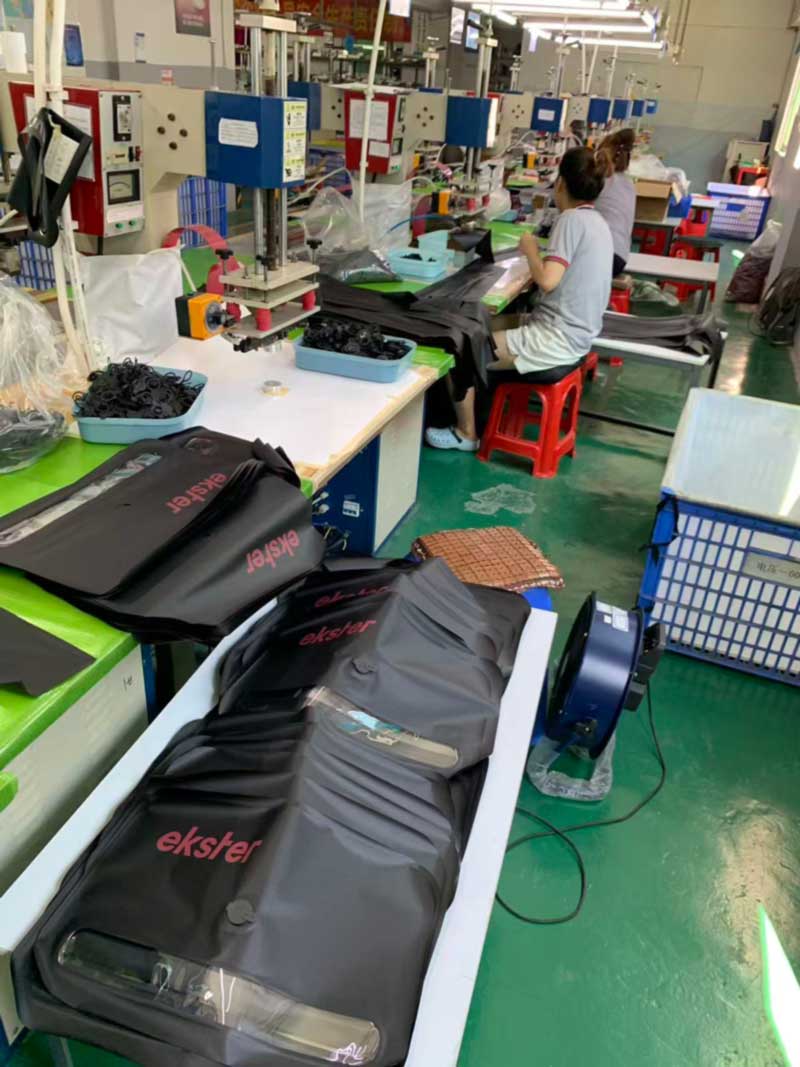

El área de prueba solo funciona porque el piso de soldadura está configurado para hacer uniones consistentes en lugar de aceptables. Cada parte de este programa tiene su propio troquel. Las válvulas, los paneles de cremallera y los parches de hardware se sueldan en estaciones dedicadas con sus propias herramientas, y las herramientas se comparan con la aprobación de la primera pieza antes de que se abra un recorrido en lugar de ajustarse por sensación una vez que la salida comienza a desviarse.

La soldadura de alta frecuencia fusiona el material a través de su propia respuesta molecular al campo en lugar de pegar dos superficies, razón por la cual una soldadura correcta es tan fuerte como el material original y una incorrecta no es marginalmente más débil sino categóricamente diferente. No existe un estado intermedio que pase la inspección y falle en el servicio, razón por la cual una prueba de aire al 100 % es asequible. La mayor parte de la producción de la línea es claramente buena o claramente no.

Guantes blancos sobre negro brillante.

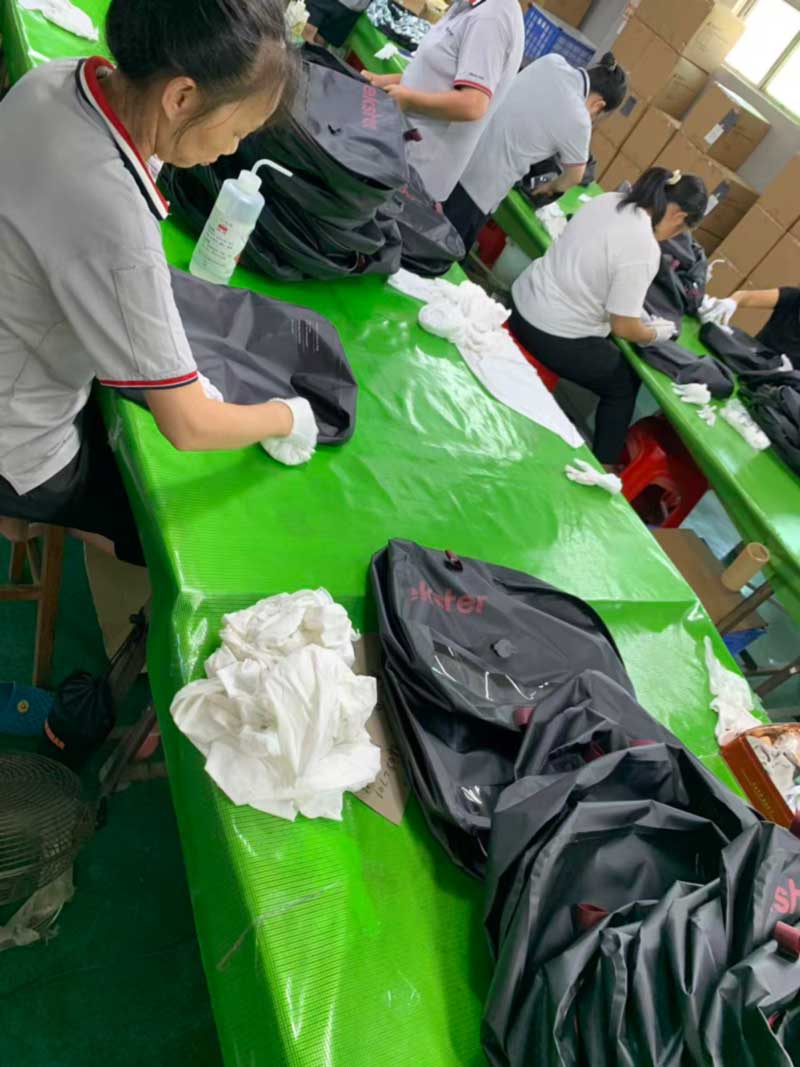

Después de la prueba de aire, las bolsas pasan a la limpieza. Los operadores trabajan con guantes de algodón blancos, botellas de solvente y paños sin pelusa, limpiando cada panel antes de que la bolsa se acerque al embalaje.

Esto no es inquietud. Una carcasa negra soldada de alto brillo lo muestra todo: huellas dactilares del manejo, residuos débiles del contacto con las herramientas, la zona opaca donde un panel descansaba contra un banco. Nada de esto afecta el rendimiento y todo se lee como un defecto bajo la iluminación del comercio o en la foto de desembalaje de un cliente. En un producto tan oscuro y tan brillante, la limpieza de la superficie representa una mayor parte del trabajo de acabado que en cualquier otra combinación de colores que realizamos, y es la diferencia entre una inspección de llegada que pasa y una que genera una discusión.

La misma lógica impulsa el resto de la disciplina de manipulación: contenedores forrados de tela para que las carcasas nunca toquen las nervaduras de plástico moldeado, fundas protectoras en los herrajes y bolsas colocadas planas en lugar de apiladas durante la inspección.

Recuentos, separación y un segundo programa en la misma planta

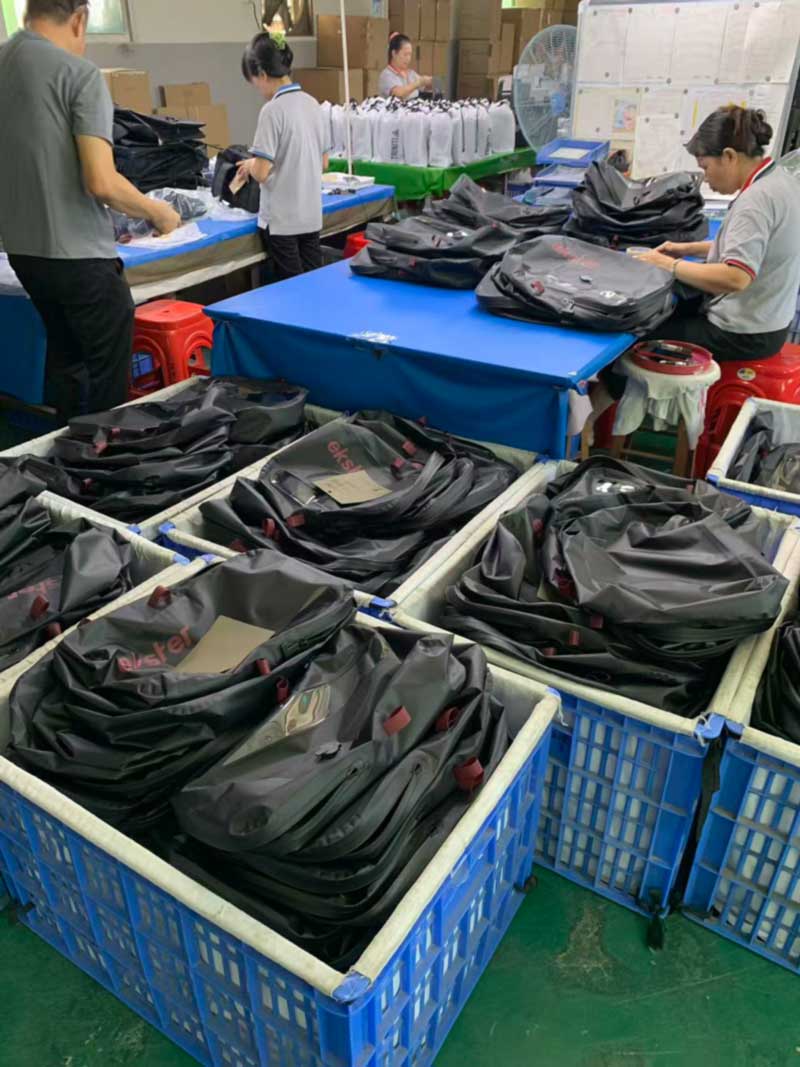

Las unidades terminadas se clasifican en contenedores forrados de tela, un modelo por contenedor, cada uno con una tarjeta de conteo escrita a mano boca arriba sobre la mercancía. Las tarjetas viajan con las bolsas a OQC y se concilian con la lista de empaque antes de que se cierren las cajas. Al mismo tiempo, se estaba ejecutando un programa separado (bolsas blancas con cordón para otro cliente) en los bancos adyacentes, que es exactamente la situación en la que el etiquetado de contenedores y el kit por modelo dejan de ser burocracia y comienzan a ser la razón por la que nada termina en la caja equivocada.

Las verificaciones en línea en este recorrido cubrieron la función y el asiento de la válvula, el recorrido de la cremallera y el encaje del sello, la seguridad de la correa y el mango, la posición y adherencia de la impresión, la diferencia de color con el estándar aprobado y la apariencia general bajo la iluminación del banco, además de la prueba de retención de aire del 100 %.

Sobre la calificación y sobre lo que no reclamaremos.

Esta construcción (carcasa completamente soldada, cremallera hermética y válvula) se verifica mediante una prueba de inmersión total en agua de dos horas o más, de acuerdo con IPX7. Diremos eso aquí porque la compilación lo admite.

Somos igualmente específicos en la otra dirección. nuestro propiobolsa de compresión al vacío de viajeEs un cuerpo de TPU completamente soldado con una cremallera sellada y una válvula unidireccional, y tiene clasificación IPX6 (no IPX7) porque está diseñado para resistir la lluvia, la humedad y los derrames dentro del equipaje en lugar de sumergirse. Lo mismo se aplica a nuestrobolsa de compresión con bomba eléctrica integraday nuestroversión con bomba manual: ambos mantienen la aspiradora durante la noche, ambos son resistentes a salpicaduras, polvo y humedad, y ninguno conlleva un reclamo de inmersión, porque la carcasa de una bomba y un tapón de rosca tienen un problema de sellado diferente al de un panel soldado. Las bolsas con tapa enrollable, las mochilas con cremalleras resistentes al agua en lugar de herméticas y las bolsas con estructura reciben un protocolo de lluvia intensa y chorro de agua por la misma razón. La calificación sigue el elemento más débil de la cadena de cierre, no el elemento más fuerte del texto de marketing.

La misma prueba, en nuestro propio rango de compresión.

La verificación de veinticuatro horas descrita anteriormente no es algo que reservemos para programas de clientes. Es el estándar de producción en nuestra propia línea de compresión, donde la retención de vacío es el valor total del producto y no un beneficio secundario.

Elversión con bomba manualEste es el caso más claro: una válvula de cierre roscado, una bomba de pistón, hasta aproximadamente un 70% de reducción de volumen en productos elevados y ningún componente electrónico, lo que también significa que se envía como carga aérea normal sin documentación de la batería. Elversión con bomba integradasuelda una carcasa de bomba ABS directamente en el panel de la carrocería y ejecuta un ciclo de quince segundos con una batería recargable USB-C, lo que agrega una prueba de sellado de la carcasa de la bomba y una prueba de ciclo de carga de la batería al conjunto de inspección. Elversión de viaje solo con válvuladeja caer la bomba por completo y se comprime con la presión de la mano, en tres tamaños, desde un fin de semana de capas base hasta una chaqueta de plumas o un saco de dormir.

Los tres están soldados por alta frecuencia con una cremallera sellada de longitud completa, y los tres pasan por un desempaquetado, extracción al vacío, reposo estático de veinticuatro horas y determinación de fugas de aire antes de sellar un contenedor: la única prueba que separa una bolsa de compresión funcional de una novedad.

Para compradores que desarrollan productos herméticos o de compresión.

Las construcciones herméticas son una conversación diferente a las bolsas impermeables comunes. Necesitan herramientas dedicadas por pieza, una válvula o un sistema de cierre seleccionado antes de bloquear el patrón, un ciclo de primera muestra más largo y pruebas de fugas al 100% en lugar de muestras, y valen la pena solo cuando el producto realmente utiliza el sello de aire, para compresión, flotabilidad o clasificación de inmersión.

Sealock ha fabricado equipos impermeables durante más de 20 años, con soldadura de alta frecuencia y costura interna en paralelo en Dongguan y en nuestras instalaciones en la ciudad de Ho Chi Minh, para que los compradores puedan elegir el origen que se adapte a su posición arancelaria sin renegociar las especificaciones. Los términos estándar son FOB Guangdong, de 7 a 15 días para muestreo, de 30 a 45 días para producción en masa y MOQ de 300 piezas en la mayoría de los modelos (500 en la bolsa de compresión de tres tamaños solo con válvula) con puntos de control IQC, IPQC y OQC como estándar e inspección SGS o QIMA disponibles a pedido.

Desarrollamos a partir de un boceto, una muestra de la competencia o una hoja de especificaciones objetivo como trabajo de rutina, y le diremos cuando la calificación que desea no es la que su cierre puede lograr. Para dibujos, muestras o una cotización, contáctenos alinfo@sealock.com.hk.
