Producción personalizada de bolsas de compresión al vacío: TPU soldado

Sealock es un fabricante de bolsas de compresión al vacío personalizadas y proveedor OEM. Una bolsa impermeable debe mantener el agua fuera mientras esté en el agua. Una bolsa de compresión debe mantenerairecontinuamente, durante semanas, contra un diferencial de presión que nunca se relaja. Las moléculas de aire son mucho más pequeñas que las gotas de agua y el vacío nunca deja de aspirar, lo que convierte a este en el problema de sellado más exigente de nuestra gama. Esta guía cubre cómo se construyen realmente estas bolsas: la válvula, el cierre, la integración de la bomba y la prueba de inflado que detecta lo que nada más detecta.

La válvula es el producto

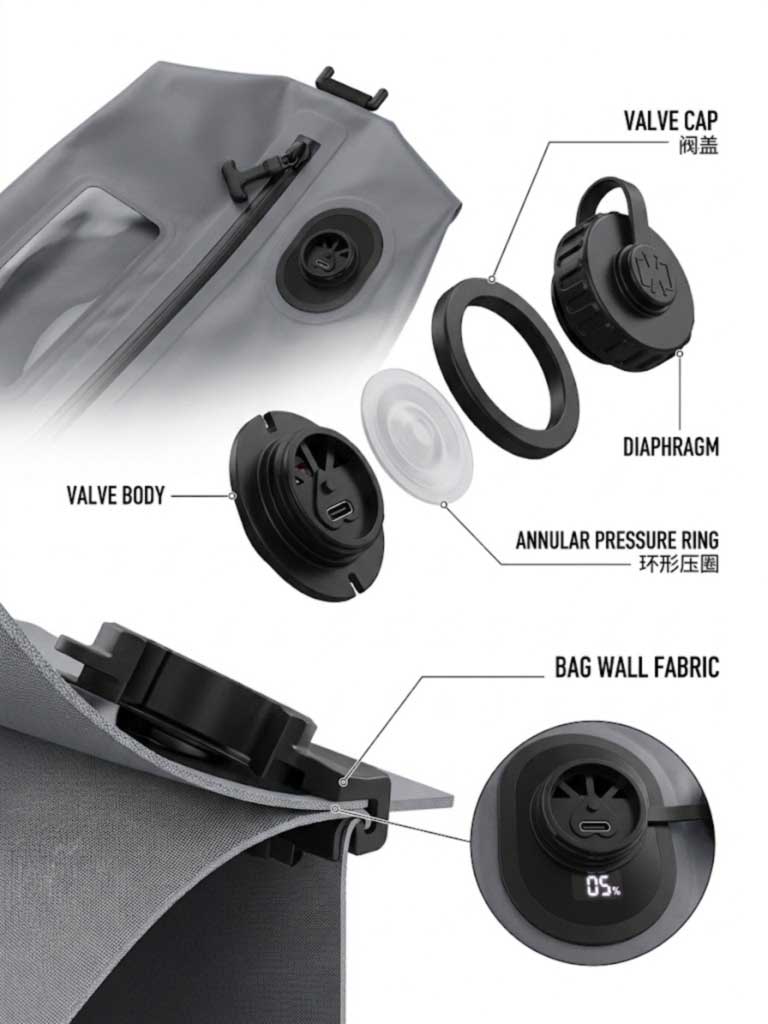

Todo lo demás puede estar bien y una válvula defectuosa aún perderá el vacío durante la noche. Un conjunto de válvula unidireccional en una bolsa de compresión tiene una anatomía específica y cada pieza hace un trabajo:

• Un cuerpo de válvula interior con brida., asentado dentro de la bolsa, su reborde se acopla al área alrededor de la abertura en la pared de la bolsa.
• Un diafragma flexibleque se flexiona alejándose de la bolsa para dejar salir el aire bajo succión y luego sella cuando la presión en el interior es inferior a la del exterior. Mejores diseños dan el diafragma.áreas de rigidez variableen lugar de una flexibilidad uniforme.
• Un anillo anular proyectadoque el diafragma se encuentra encontacto lineal– la línea de sellado real y la geometría que decide si el vacío se mantiene durante una noche o una temporada.
• Una tapa exterior o anillo de retención.montado en el exterior, que encaja o se enrosca sobre el cuerpo de la válvula que sobresale yatrapa el material de la bolsa entre los dos componentes.

Ese último punto es el principio clave de fabricación: la válvula escapturado mecánicamentea través de la pared de la bolsa y adheridos a ella. Ninguno de los dos es suficiente por sí solo: una unión sin captura se desprende bajo ciclos de bombeo repetidos; captura sin fugas de enlace en la interfaz.

La regla de unión que decide la confiabilidad de la válvula

La unión de un cuerpo de válvula rígido a una pared de bolsa flexible se puede realizar mediante pegado o unión térmica, y existe un principio establecido que vale la pena incluir en sus especificaciones:Se obtienen resultados superiores cuando las superficies unidas son de material similar.

La consecuencia práctica de una bolsa de compresión de TPU es directa. Si la superficie interna de la bolsa es de TPU, la brida de la válvula debe ser un polímero soldable compatible para que la unión sea una auténtica fusión de materiales en lugar de una capa adhesiva que une dos plásticos diferentes. Una unión adhesiva es un tercer material con su propio comportamiento de envejecimiento, y es exactamente el tipo de unión que sobrevive a una prueba de fábrica y falla después de seis meses de almacenamiento.

Especifique el material de la brida de la válvula junto con el laminado de la bolsa, no por separado. Es la línea más útil que un comprador puede agregar a un paquete tecnológico de bolsa de compresión.

El modo de falla contra el que nadie especifica: Lint

Éste merece más atención de la que recibe, porque el producto se utiliza casi exclusivamente con textiles. Los diseños de válvulas incluyen paletas para mantener el material de la bolsa y los objetos grandes alejados de los orificios de aire, peroLas paletas no impiden que las partículas pequeñas entren en los orificios de aire, donde bloquean los orificios o impiden que el diafragma se cierre correctamente una vez que se completa la evacuación.

Ropa, ropa de cama y plumón, todas las fibras del cobertizo. Una bolsa llena de forro polar y una chaqueta de plumas genera exactamente las partículas que se asentarán en la cara de sellado del diafragma. Una bolsa que evacua perfectamente y luego se rellena gradualmente a lo largo de dos días es muy a menudo un diafragma que se mantiene parcialmente abierto por una fibra, no una costura con fugas, razón por la cual los usuarios informan de fugas que no pueden localizar.

Las respuestas de ingeniería son especificables:

• un elemento filtrantea lo largo de la abertura de la válvula, de modo que el aire evacuado se filtra antes de llegar al diafragma.
• Deflectores de aire radialesdebajo del asiento de la válvula: aletas dispuestas en simetría radial que barren el material de la bolsa, la ropa y la ropa de cama de los poros de aire durante la evacuación, de modo que la tela no se atraiga con fuerza contra la válvula.
• Un tapón de rosca con un dispositivo de tope.presionando sobre el diafragma, lo que añade un sello mecánico independiente del cierre del propio diafragma. Nuestro SL-P1133 utiliza una tapa roscada con junta exactamente por esta razón: una vez que se retira la bomba, el sello ya no depende únicamente del diafragma.

Soldar una bomba eléctrica en un panel

Una bomba incorporada es un conjunto rígido y motorizado soldado a una pared sellada flexible. Los requisitos se acumulan:

• Una carcasa de ABS con una interfaz selladaal panel, soldado en lugar de pegado.
• Una tapa impermeable de roscasobre la bomba, por lo que los componentes electrónicos quedan sellados cuando no están en uso.
• Contención de batería— la celda y el puerto de carga se encuentran dentro de una carcasa sellada en un producto que se comprime y manipula repetidamente.
• Control de parada automática, por lo que el motor finaliza el ciclo en lugar de funcionar contra una bolsa sellada.

La soldadura de la bomba es una ventana de proceso separada de las costuras del cuerpo, con sus propios parámetros y su propia inspección, y el sello de su carcasa se prueba independientemente de la retención de vacío de la bolsa.

El panel de la ventana y el cierre

la ventana transparenteEs una soldadura de materiales diferentes: una película de TPU transparente en una tela laminada de TPU. La regla rectora es que el material con mayor temperatura de transición vítrea debe calentarse primero y conducirse hacia el de menor Tg; Si lo ejecuta en la otra dirección, la película se derretirá en exceso, mientras que el laminado nunca se fusiona correctamente, lo que da como resultado una ventana que se ve bien y se deslamina más tarde.

Los paneles de ventana también necesitan disciplina en el manejo en el suelo. Nuestras estaciones de montaje trabajan enguantes blancos con una solución limpiadora, limpiando cada unidad antes y después de las operaciones con ventanas y herrajes, porque el aceite o el polvo en una película transparente es tanto un defecto cosmético como un contaminante de soldadura.

El cierreEs una cremallera impermeable sellada de longitud completa con una cadena de dientes moldeada, soldada al panel. Este es el componente que separa una bolsa de compresión soldada de una convencional: una cremallera sellada con junta es un sello comprimido, mientras que una tira con cierre de cremallera a presión no lo es. La unión de los bordes con correas reforzadas protege el perímetro de la abrasión dentro del equipaje.

La secuencia de producción

1. Corte— paneles de carrocería, películas para ventanas y encuadernaciones cortados según tolerancia; una costura soldada no tiene margen para absorber la deriva.
2. soldadura de ventanas— película transparente soldada al panel de la carrocería bajo parámetros de materiales diferentes.
3. Instalación de válvulas y bombas.— abertura formada, cuerpo de la válvula asentado y brida unida, tapa de retención encajada o carcasa de la bomba soldada y junta asentada. Cada uno ejecuta su propio conjunto de parámetros.
4. Soldadura de cremallera— la cinta sellada de la cremallera está soldada al panel con una unión sin espacios, por lo que el sello es continuo desde la tela hasta la cremallera.
5. Soldadura de carrocería— costuras perimetrales fusionadas a 27,12 MHz, con pruebas de soldadura y de pelado en cada inicio de ejecución.
6. Encuadernación de bordes— correas reforzadas aplicadas en el perímetro.
7. Limpieza— limpieza con guantes de ventanas y herrajes.
8. Prueba de fuga de inflación— cada unidad, antes del embalaje.
9. Inspección final, etiquetado y embalaje.con identificación de lote.

La prueba de la inflación: presión desde el interior

Este es el paso que distingue una línea de bolsas de compresión de una línea general impermeable, y se ejecuta encada unidad en lugar de una muestra. Cada bolsa se infla a través de una pistola de aire hasta que el cuerpo esté bajo presión interna positiva, luego se aparta en un lote y se observa.

Vale la pena entender la lógica, porque es lo opuesto a la prueba de vacío y detecta diferentes fallas.La inflación empuja cada costura hacia afuera desde adentro, cargando las soldaduras, la captura de la válvula, la interfaz de la cremallera y el marco de la ventana en la dirección que sean más débiles. Una soldadura marginal que resiste la presión externa del agua se abrirá bajo presión interna. Las bolsas que permanecen infladas durante el período de observación pasan; cualquiera que se ablande se extrae y se rastrea.

Junto a él, el procedimiento de inspección del cliente:desempaquetado, extracción al vacío, reposo estático de 24 horas y determinación de fugas de aire— prueba en la dirección opuesta, y en este producto no es un análogo en términos de rendimiento: es exactamente lo que el usuario final hará con la bolsa. Entre los dos, el sello se prueba tanto bajo presión positiva como negativa.

La base del producto

Imagen	Modelo y especificaciones	Capacidad de producción que demuestra.	Cantidad mínima de pedido
	Bolsa de compresión SL-P1083 con bomba incorporada— 42×29×11 cm, 13,4L; bomba eléctrica soldada al panel de la carrocería; Carcasa de ABS con interfaz de junta sellada; tapa impermeable atornillada; USB-C, 1500 mAh, alrededor de 90 ciclos por carga; 4000 Pa, aproximadamente 15 segundos; cuenta regresiva digital con parada automática; ventana de TPU transparente soldada; bordes unidos por correas; Anillo en D moldeado sobre una plataforma de anclaje soldada.	Conjunto motorizado soldado a una pared sellada: la construcción más compleja de la gama	300
	SL-P1133 Bolsa de compresión con bomba manual— 48×29×10 cm, 13,9L;válvula de aire con sello de rosca con tapa roscada y junta; Carcasa de válvula ABS con junta de silicona; bomba manual de pistón a juego; lengüetas de agarre de TPU moldeadas; ventana de TPU transparente soldada; Hasta un 70% de reducción de volumen.	Sello mecánico independiente del diafragma: la arquitectura de válvula más robusta	300
	Bolsa de compresión para vacío de viaje SL-P1082— tres tamaños, 14L / 20L / 33L; Tejido laminado de TPU; costuras soldadas de alta frecuencia; cremallera impermeable sellada de longitud completa; válvula unidireccional montada en el centro; IPX6; Compresión manual sin bomba.	Integración de válvulas en tres tamaños en lógica de herramientas compartida	500

La arquitectura de la válvula, la provisión de filtro y deflector, el tipo de bomba, el panel de la ventana, la cremallera, el ribete, los accesorios para colgar, los tamaños, la combinación de colores y la marca se pueden especificar por pedido, o se puede desarrollar una bolsa a partir de un boceto.

Control de calidad

La calidad se divide en tres niveles.CCIcubre el laminado de TPU entrante para determinar el espesor del recubrimiento, la adhesión y la soldabilidad, ademásconjuntos de válvulas, diafragmas, juntas, unidades de bombeo, baterías, cremalleras selladas y correas de unióncontra la norma firmada, con diferencia de color y solidez.IPQCcubre la tolerancia de corte, los parámetros de soldadura de ventanas, el asiento y la captura de válvulas, el sello de la carcasa de la bomba, la continuidad de la soldadura de cremallera y la integridad de la soldadura perimetral, con pruebas de pelado en soldaduras de muestra al inicio de cada ejecución.OQCcubre muestreo AQL ISO 2859, pruebas de retención de vacío y comparación de muestras de oro, con inspección SGS o QIMA disponible.

Entre ellas se encuentran las dos pruebas direccionales:Prueba de fuga de inflación al 100%bajo presión interna positiva, y el procedimiento de inspección del cliente dedesempaquetado, extracción al vacío, reposo estático de 24 horas y determinación de fugas de airebajo presión negativa. El laboratorio también realiza pruebas de unión de soldadura y resistencia al pelado, ciclos de fatiga de cremalleras, ciclos de válvulas, ciclos de bomba y ciclos de carga de baterías, pruebas de sellado de carcasas de bombas, resistencia a perforaciones y desgarros, tracción y estallido, flexión y claridad de ventanas, abrasión y solidez del color.

Preguntas frecuentes: producción de bolsas de compresión

P: ¿Por qué las bolsas de compresión pierden vacío cuando las costuras se ven bien?
R: Con frecuencia es el diafragma más que una costura. Las fibras que se desprenden de la ropa y la ropa de cama pueden entrar en los orificios de aire de la válvula y mantener el diafragma parcialmente abierto, por lo que la bolsa se vuelve a llenar lentamente, razón por la cual los usuarios informan sobre fugas que no pueden localizar. Un elemento filtrante, deflectores de aire radiales y una tapa de rosca se ocupan de ello.

P: ¿Cómo se fija la válvula a la bolsa?
R: Mediante captura mecánica y unión: la pared de la bolsa queda atrapada entre una brida interior del cuerpo de la válvula y una tapa de retención exterior, y la brida se une a la pared. La unión por sí sola se desprende con ciclos de bombeo repetidos; capturar por sí solo las fugas en la interfaz.

P: ¿De qué material debe ser la válvula?
R: Compatible con la superficie interior de la bolsa. Las uniones entre materiales similares son sustancialmente más confiables que las uniones adhesivas entre plásticos diferentes, por lo que en una bolsa de TPU la brida de la válvula debe ser un polímero soldable compatible. Especifíquelo junto al laminado.

P: ¿Por qué inflar las bolsas en lugar de simplemente probarlas al vacío?
R: Porque los dos encuentran fallos diferentes. La inflación carga cada costura, la captura de la válvula, la interfaz de la cremallera y el marco de la ventana hacia afuera desde adentro: la dirección en la que son más débiles. Realizamos pruebas de inflación de cada unidad y también pruebas de vacío con una retención de 24 horas.

P: ¿Es más difícil fabricar una bomba incorporada?
R: Considerablemente. Un conjunto motorizado soldado a una pared sellada flexible necesita sus propios parámetros de soldadura, una carcasa de ABS con juntas, una tapa impermeable atornillada y pruebas independientes del sello de la carcasa, la vida útil del motor y el ciclo de carga de la batería.

P: ¿Cuáles son los MOQ y los plazos de entrega?
R: Desde 300 piezas en los modelos de bomba y 500 en el juego de viaje de tres tamaños, con muestras en 7 a 15 días y producción entre 30 y 45 días después de la aprobación.
